LY系列板框压力式滤油机

性能与用途

LY系列板框压力滤油机是专为电厂、电站、工矿企业的变电所（室）润滑油库、拖拉机站、石油、化工、冶金、国防工业等单位，用来过滤变压器油、透平油、航空液压油及其它液体中的水份和杂质。因受齿轮结构的限制，对汽油、煤油等无润滑性类不适用。当油中水份过多时，可先将油加热，使水份蒸发一部分之后再过滤，如油很脏，需经处理后再过滤。

结构与特点

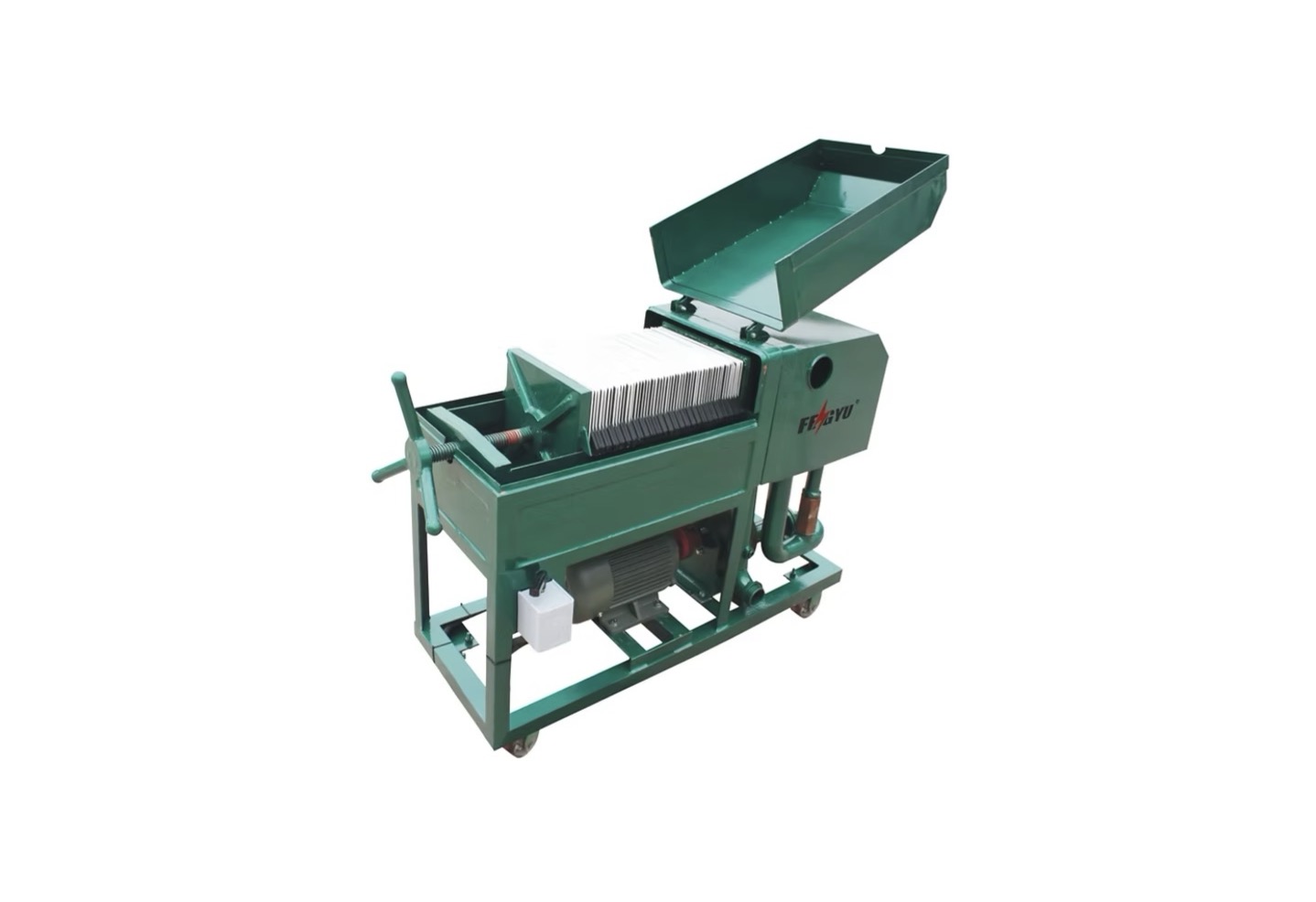

滤油机是由过滤床、油泵和粗滤器等组成的可移动装置。

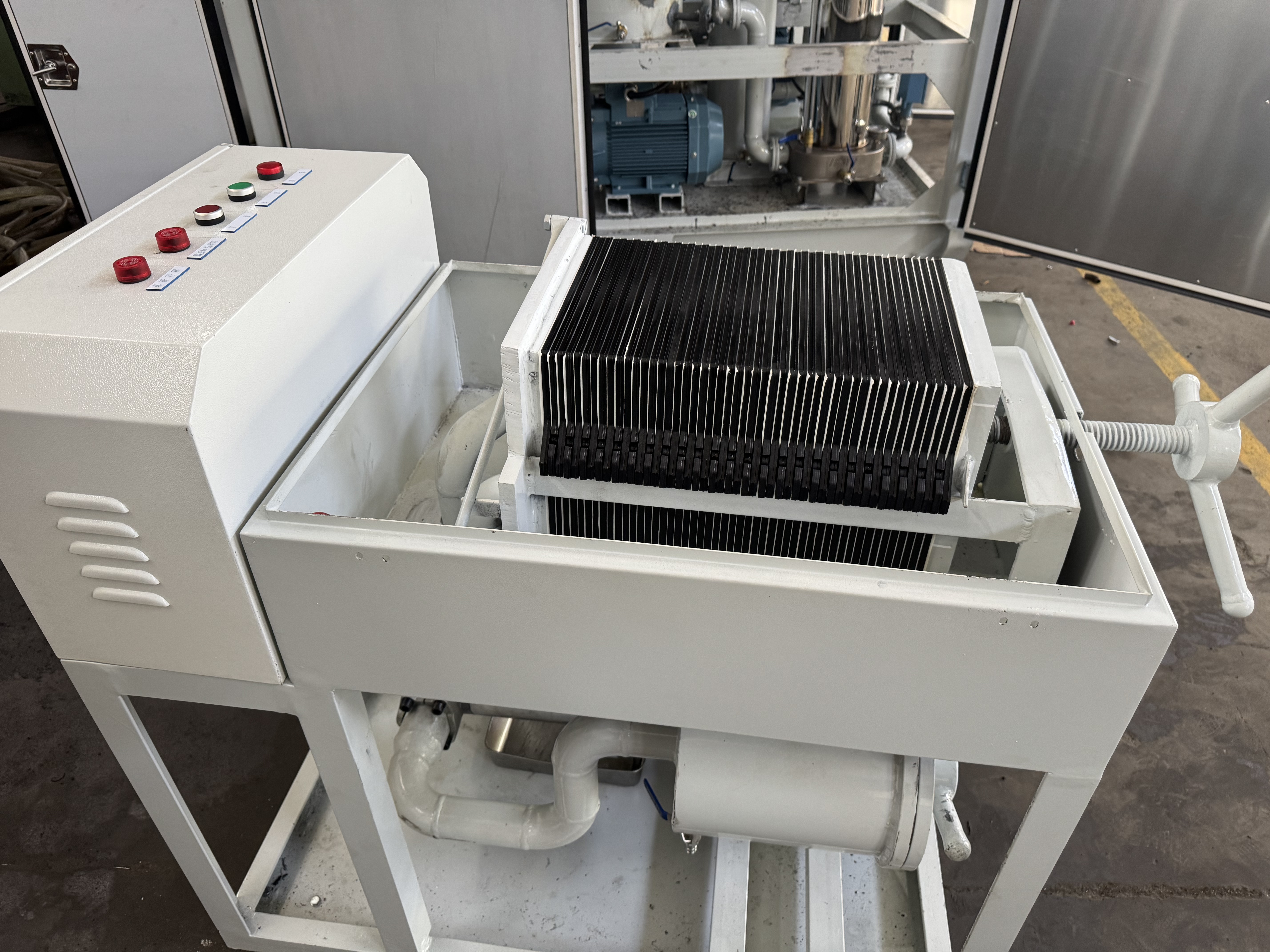

过滤床可连续操作，在压力作用下向侧面过滤的过滤器压入脏油，过滤器由成套的交替排列的滤板和滤框以及包括手动螺旋压紧装置和压紧板的机构所组成。滤板和滤框(小环)间垫有作为过滤介质的滤纸(或滤布)，借压紧装置的压力，将滤板和滤框压紧在固定的中心管上和可移动的压紧板之间，从而形成了一个单独的过滤室，被压紧在滤板和滤框之间的滤纸（或滤布）起过滤作用。从中心导入脏油，经过滤室过滤后，从滤板另一相应通道引出干净的油。

过滤时脏油经输入通道分配到各个滤框内，通过滤纸将杂质过滤泄于滤板上，而汇集于输出通道内，排出机处。而脏物留在滤纸表面上，乳化工油中的小水珠被滤纸中的毛细管吸收，形成大小珠流至滤床底部，随时从排污阀放掉，当滤纸表面的滤渣逐渐增厚及滤纸中水份含量增多，过滤阻力增加，当增加到一定程度（一般为0.3-0.5MPa）应停止过滤,更换滤纸后,继续使用。

齿轮泵与电动机用弹性橡胶垫联接，为避免压力过高造成机械事故，在油泵的下部设有安全阀（产品出厂时已调节到规定的最高压力值）。根据用户需要可将安全阀压力调定在较低的数值上，但不允许调节到超过规定的最高压力值。

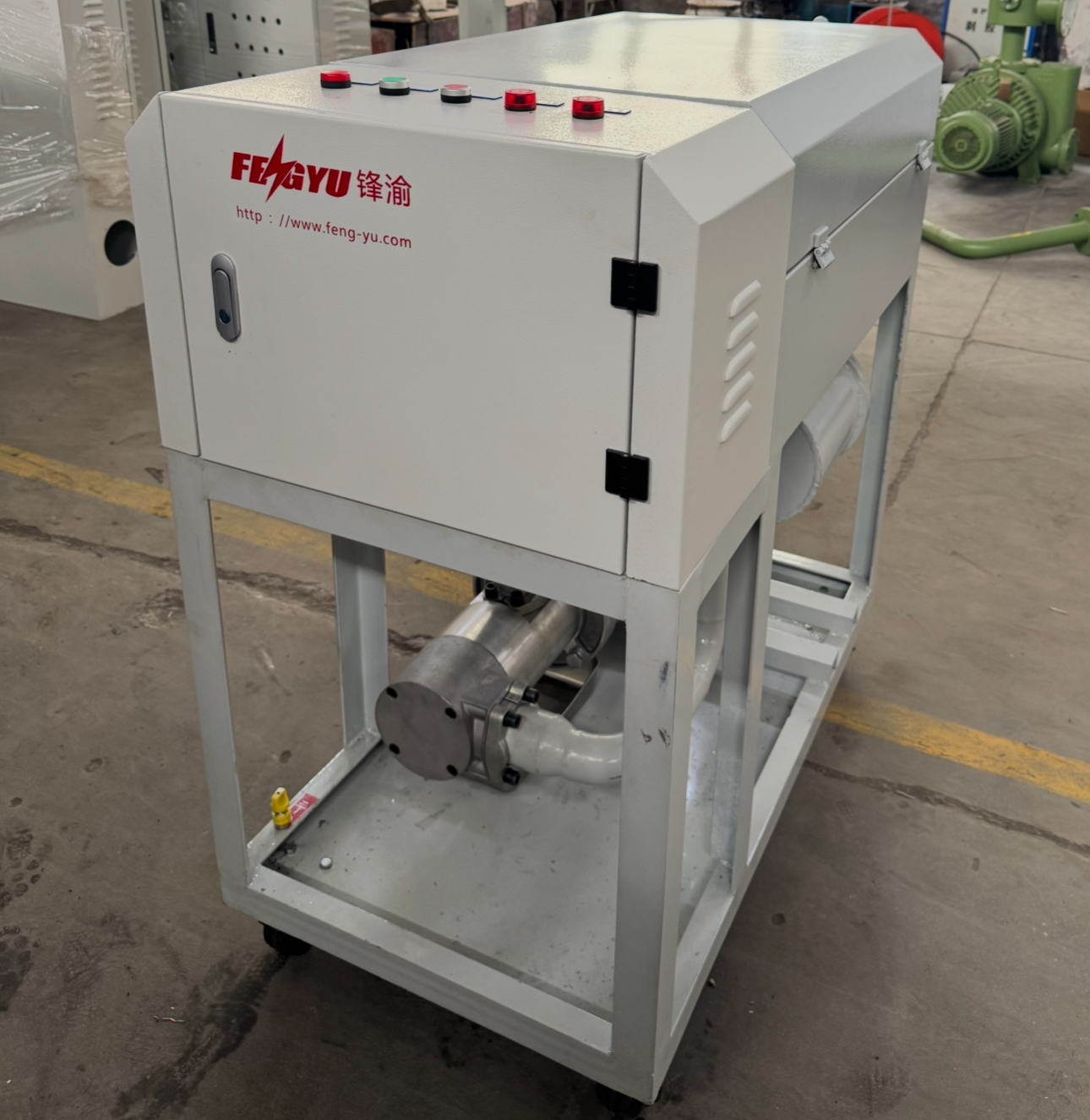

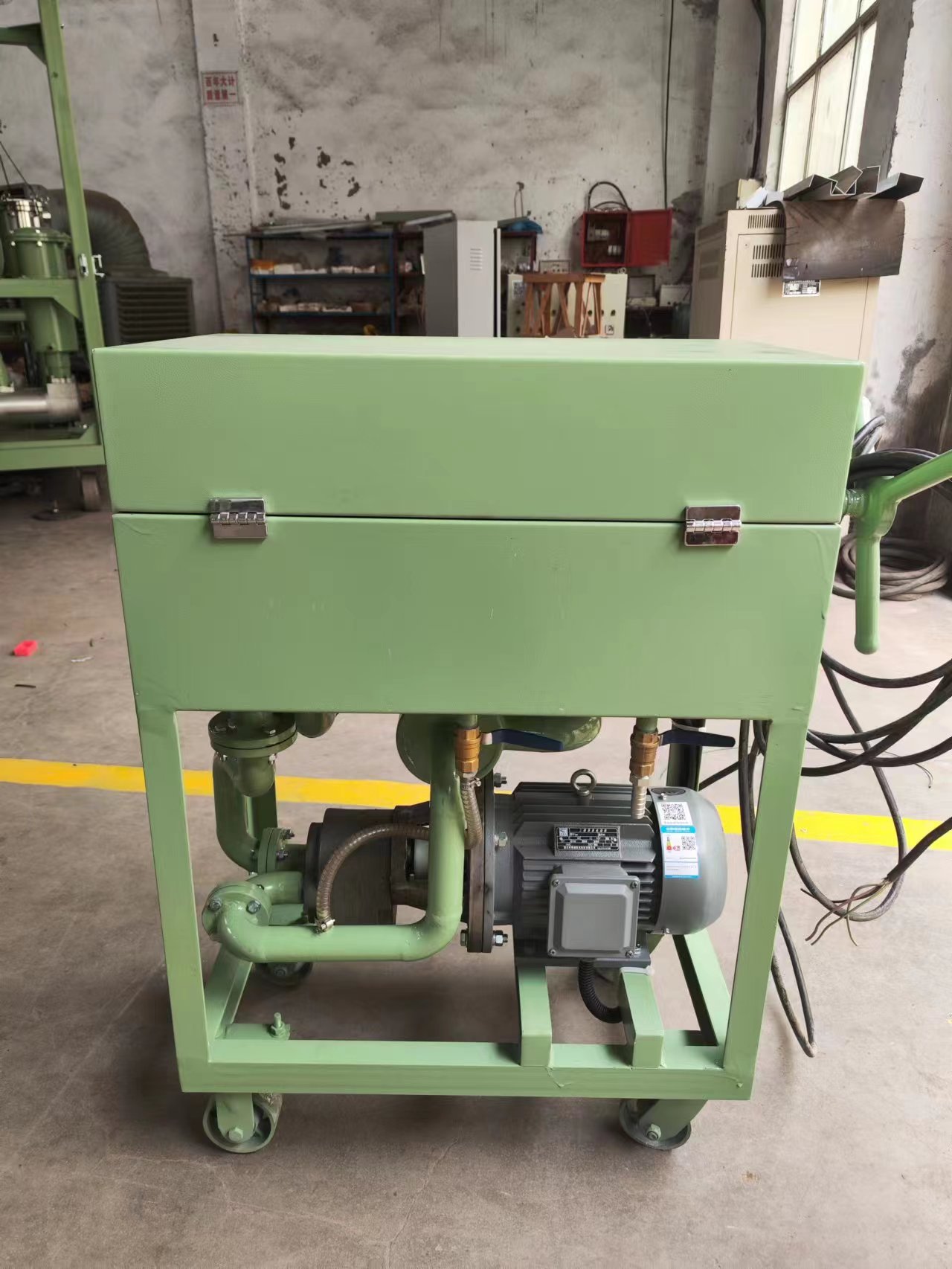

油泵和电动机装在过滤部份的侧面，油泵输出的液体通过中心管输送到过滤部份。

油泵齿轮由滚动轴承支承，它是靠油泵本身输送的油液来润滑的。

粗滤器安装在油泵的吸入端，它的作用是防止大颗粒杂质进入油泵，破坏油泵。取下粗滤器盖，就可直接将过滤网取出清洗，因为粗滤器内如果布满脏物，不但使滤油能力迅速下降，还有可能将过滤网损坏。
