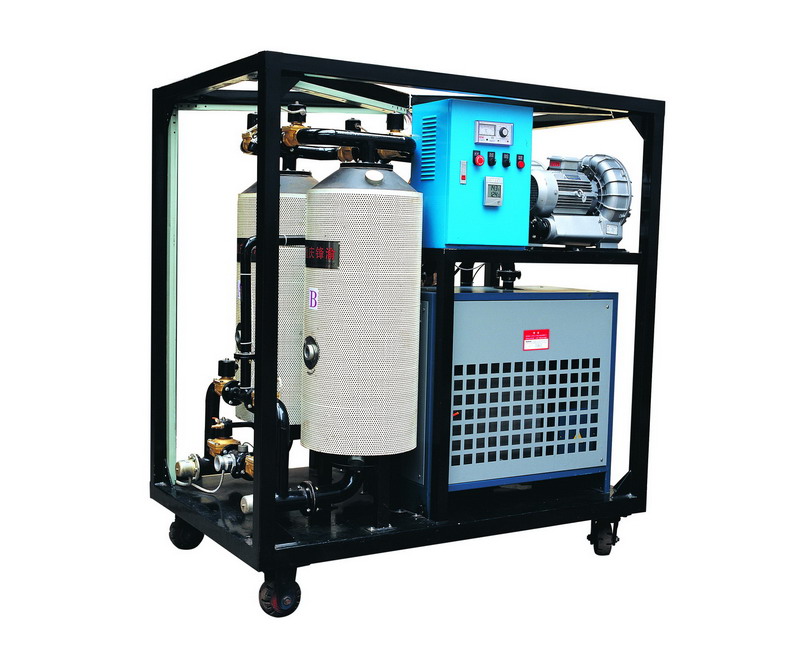

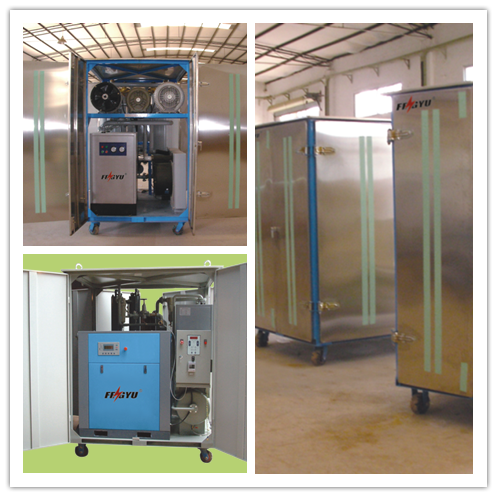

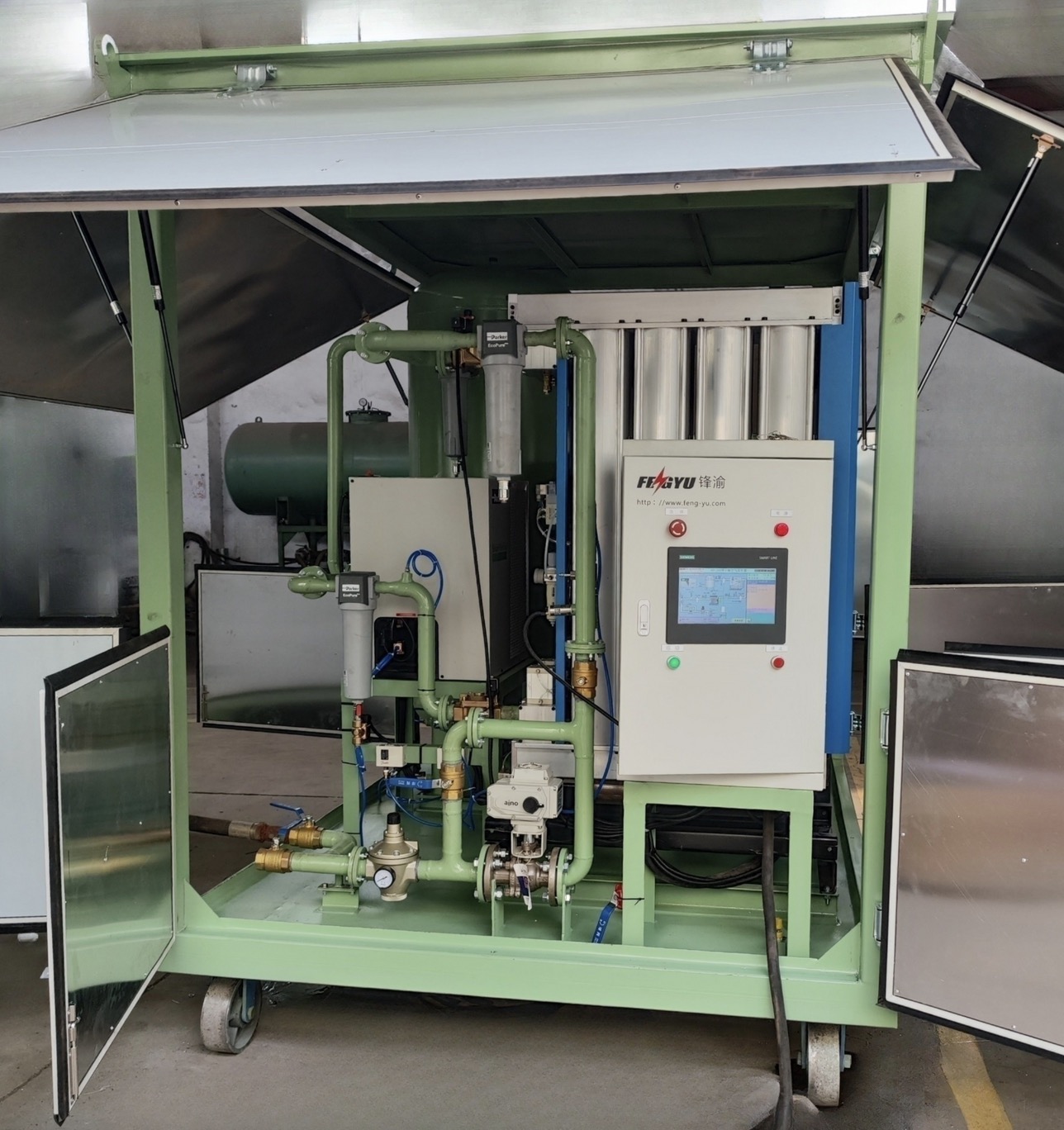

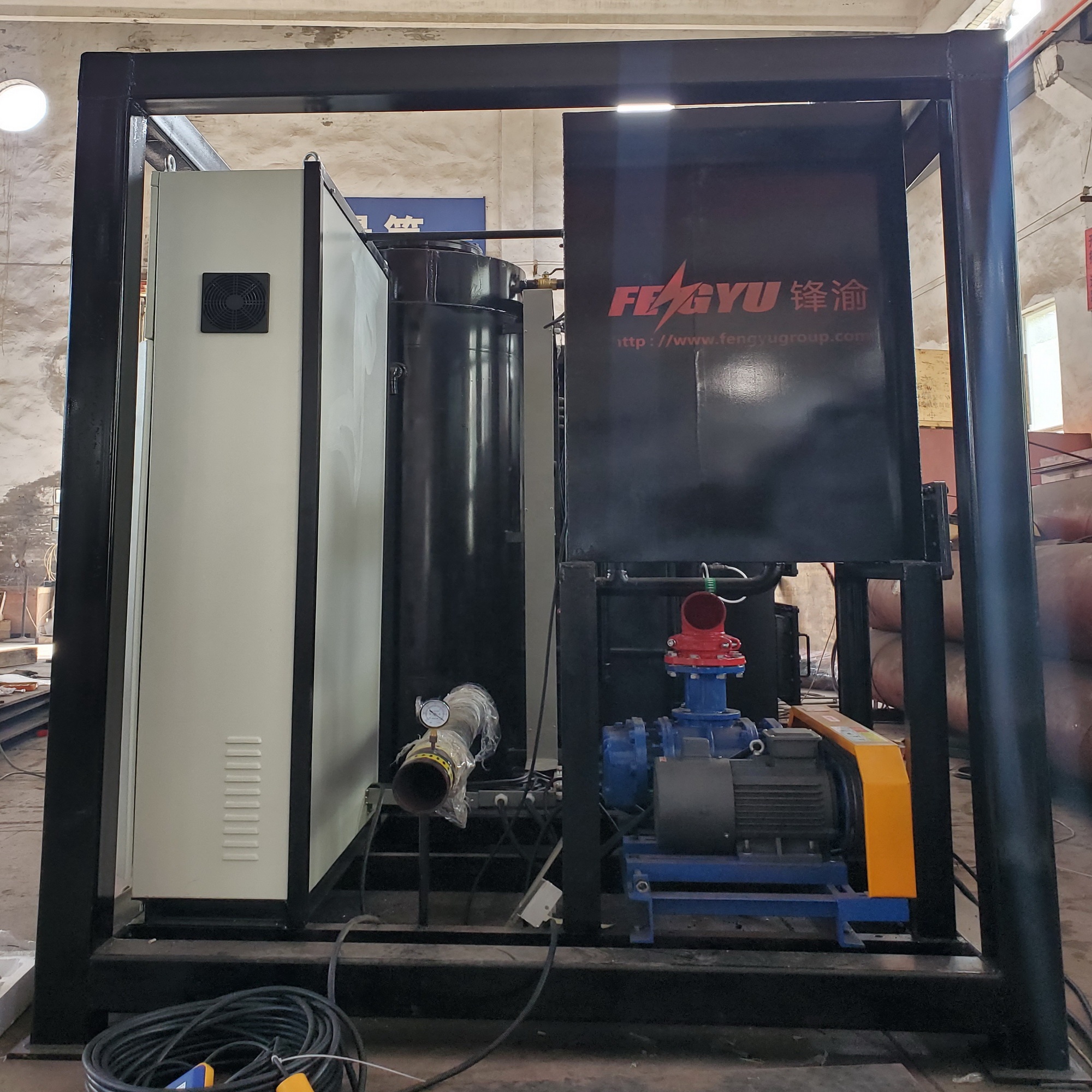

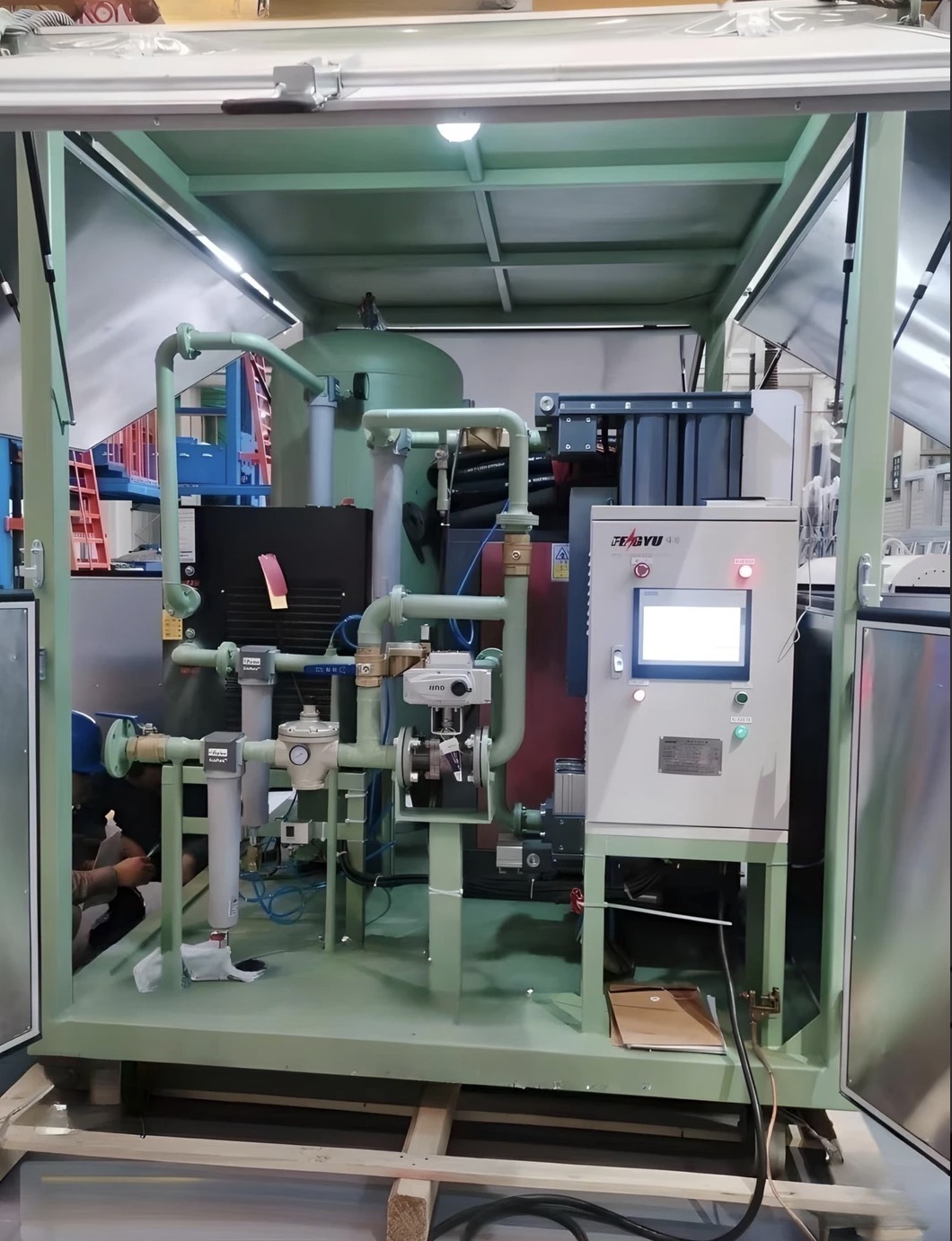

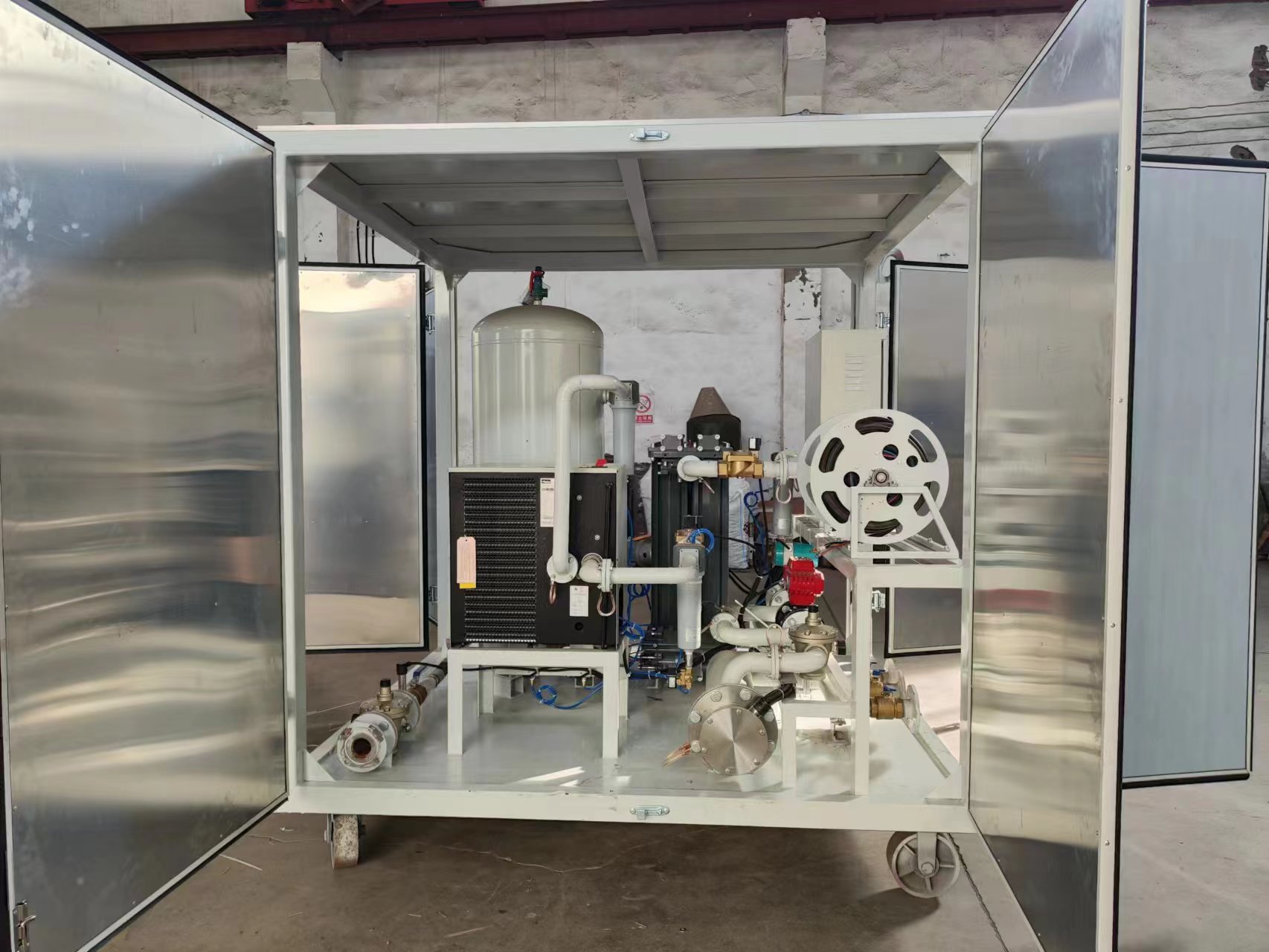

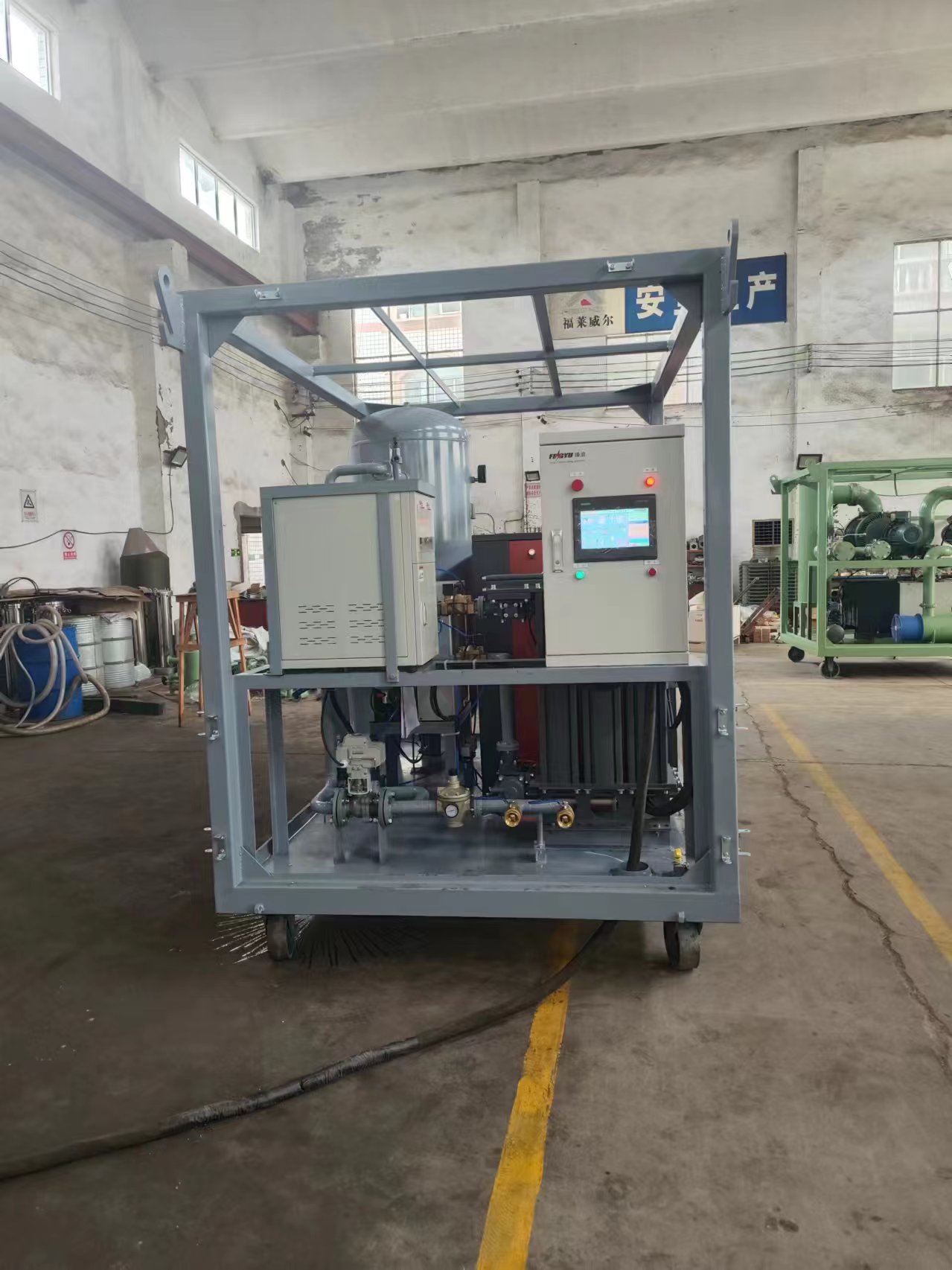

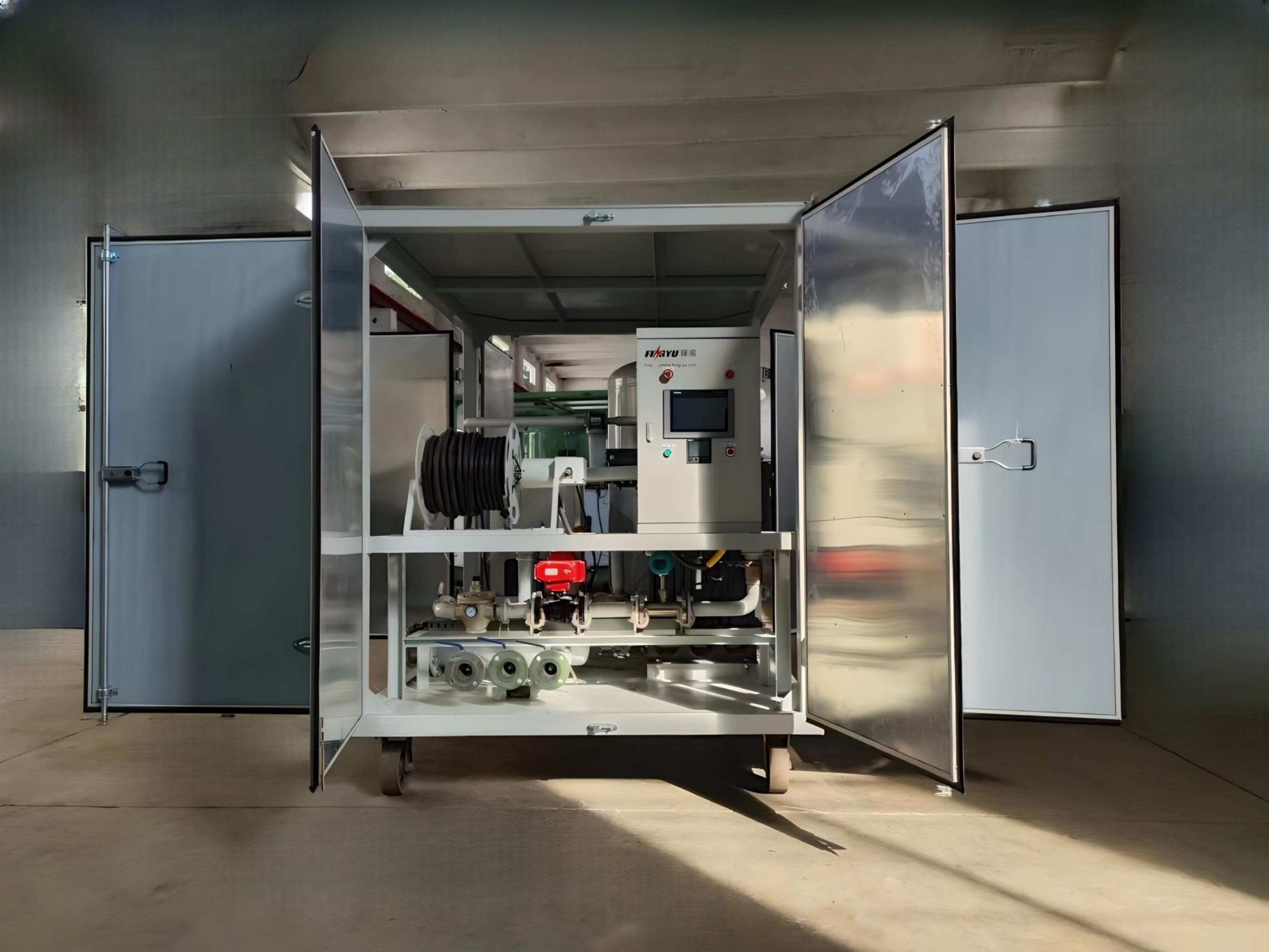

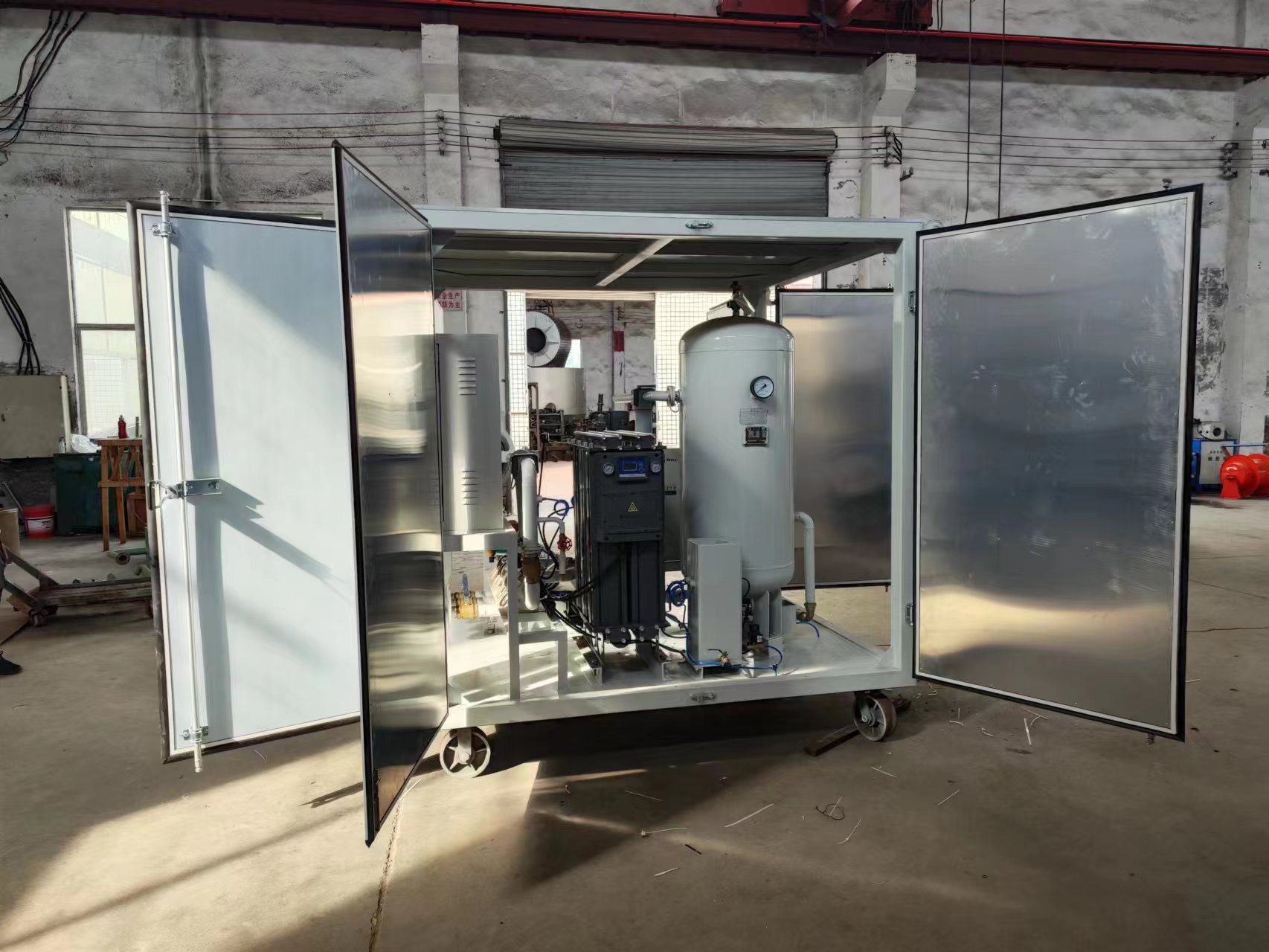

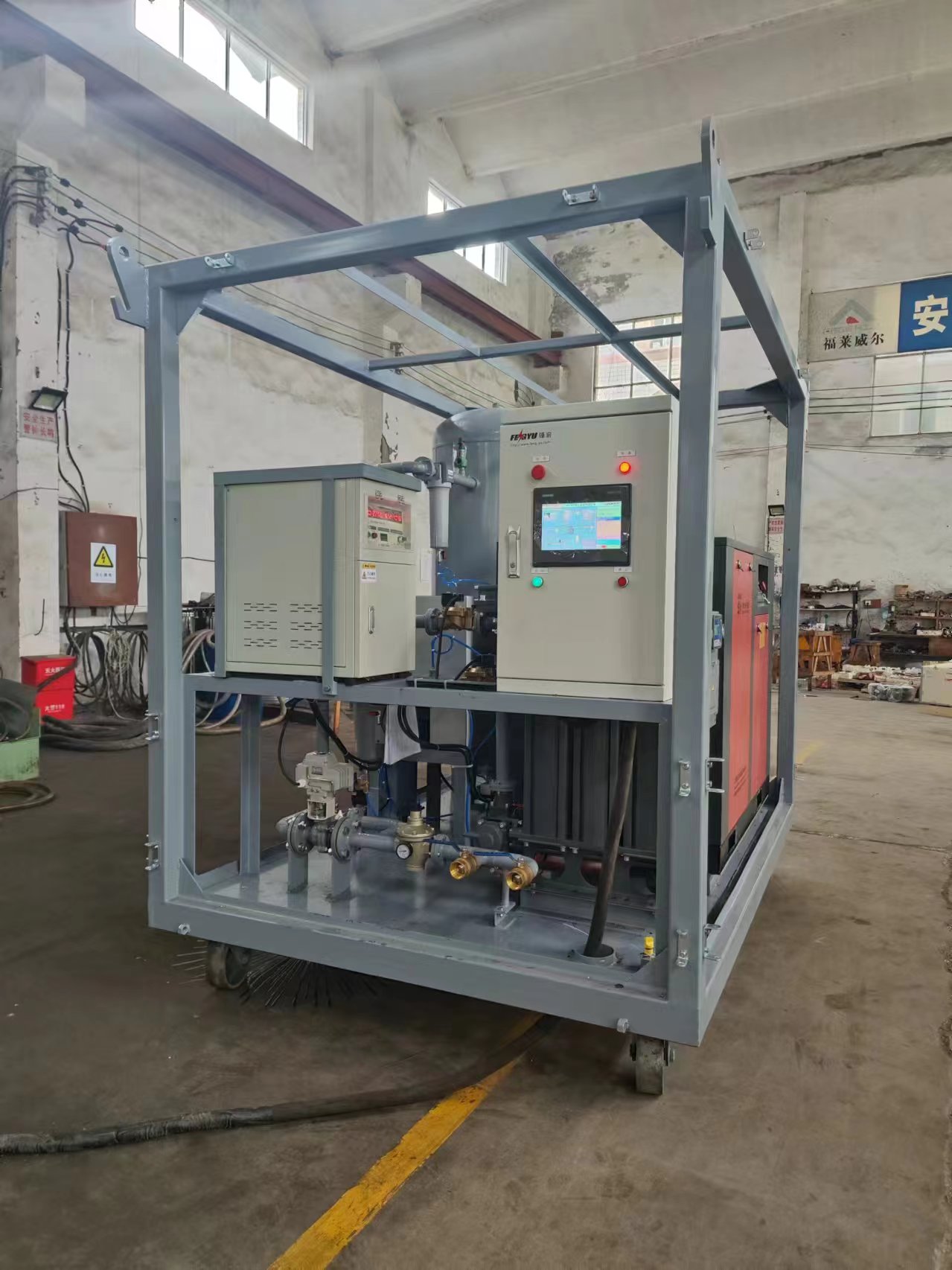

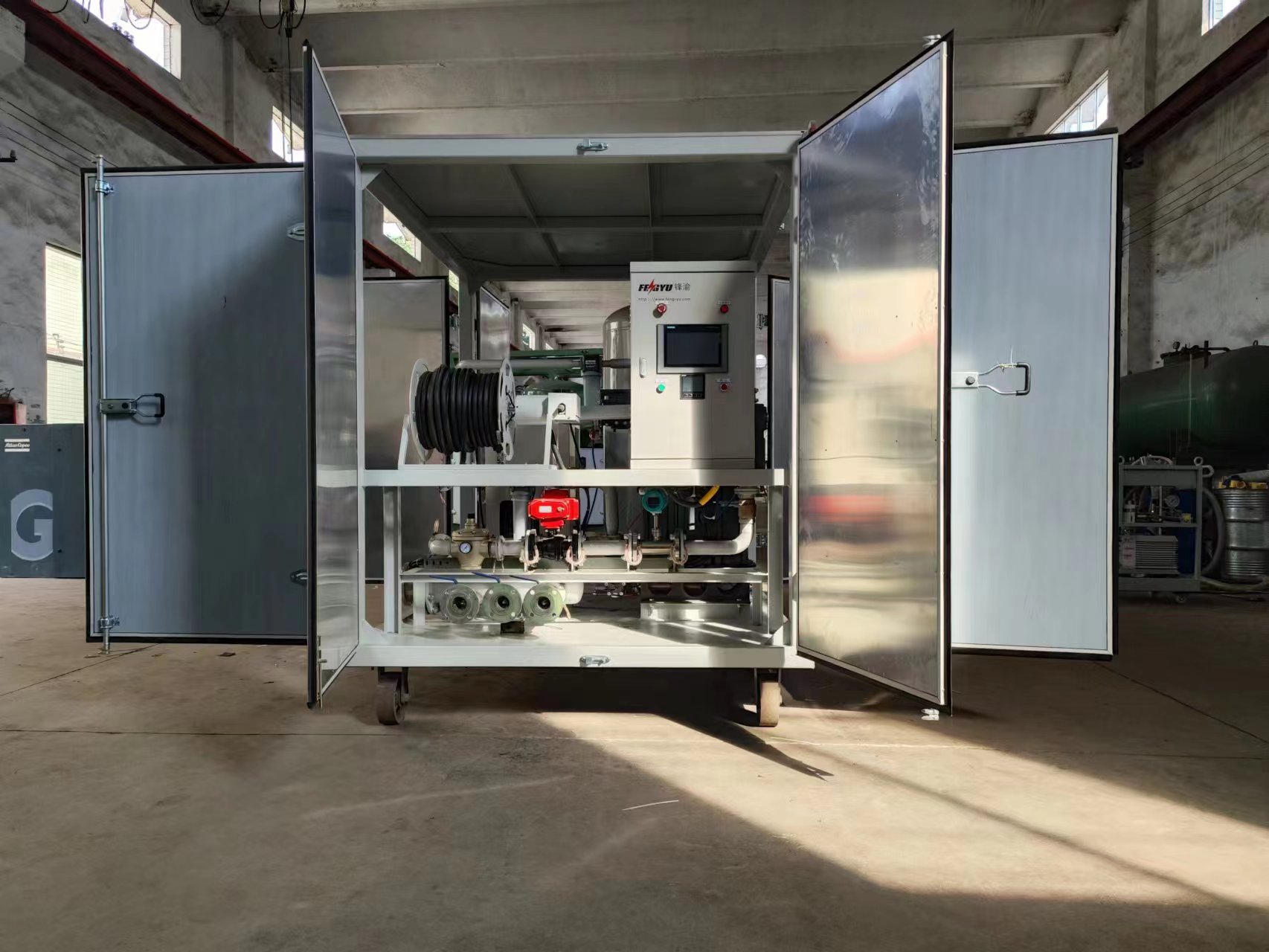

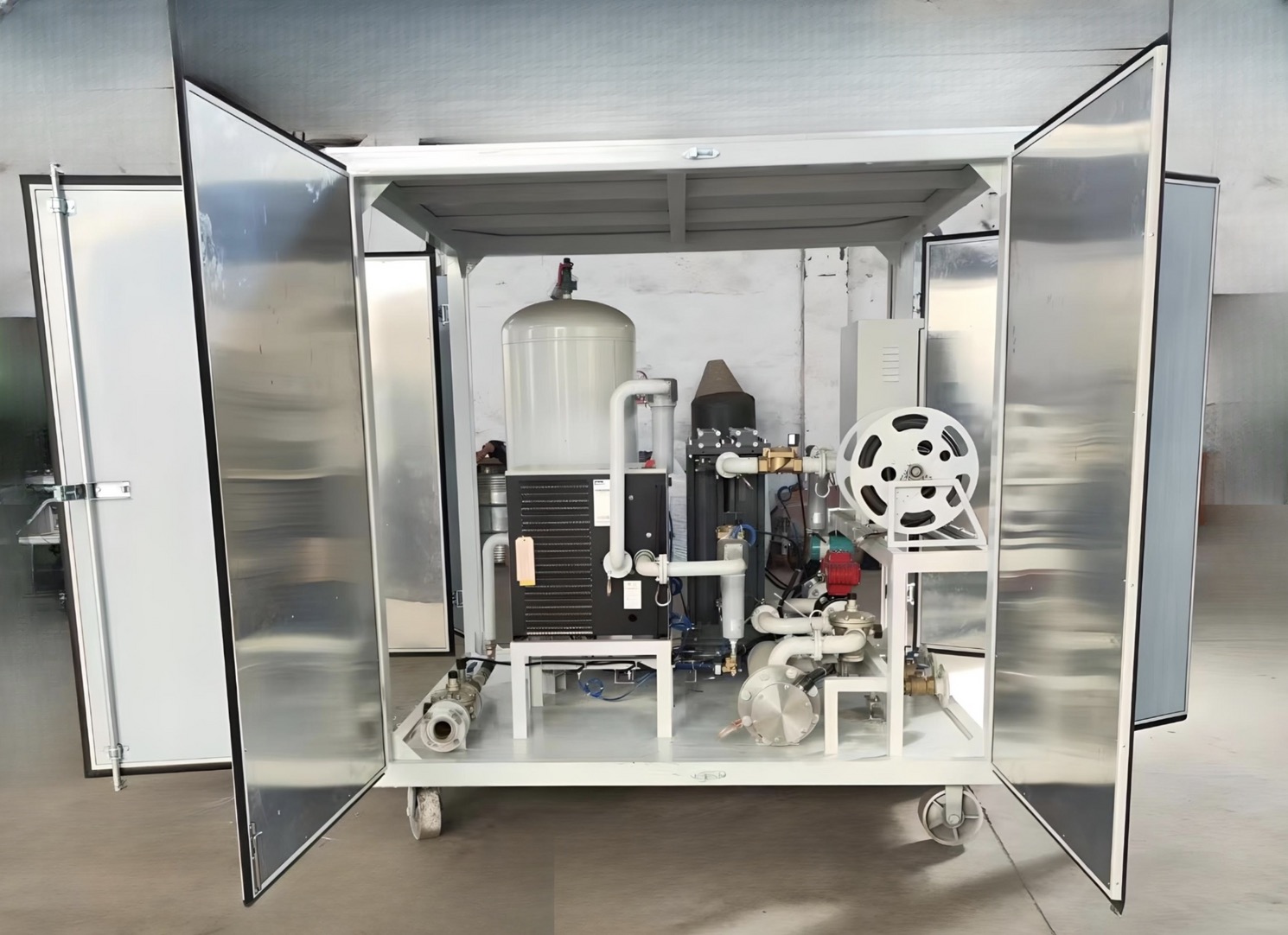

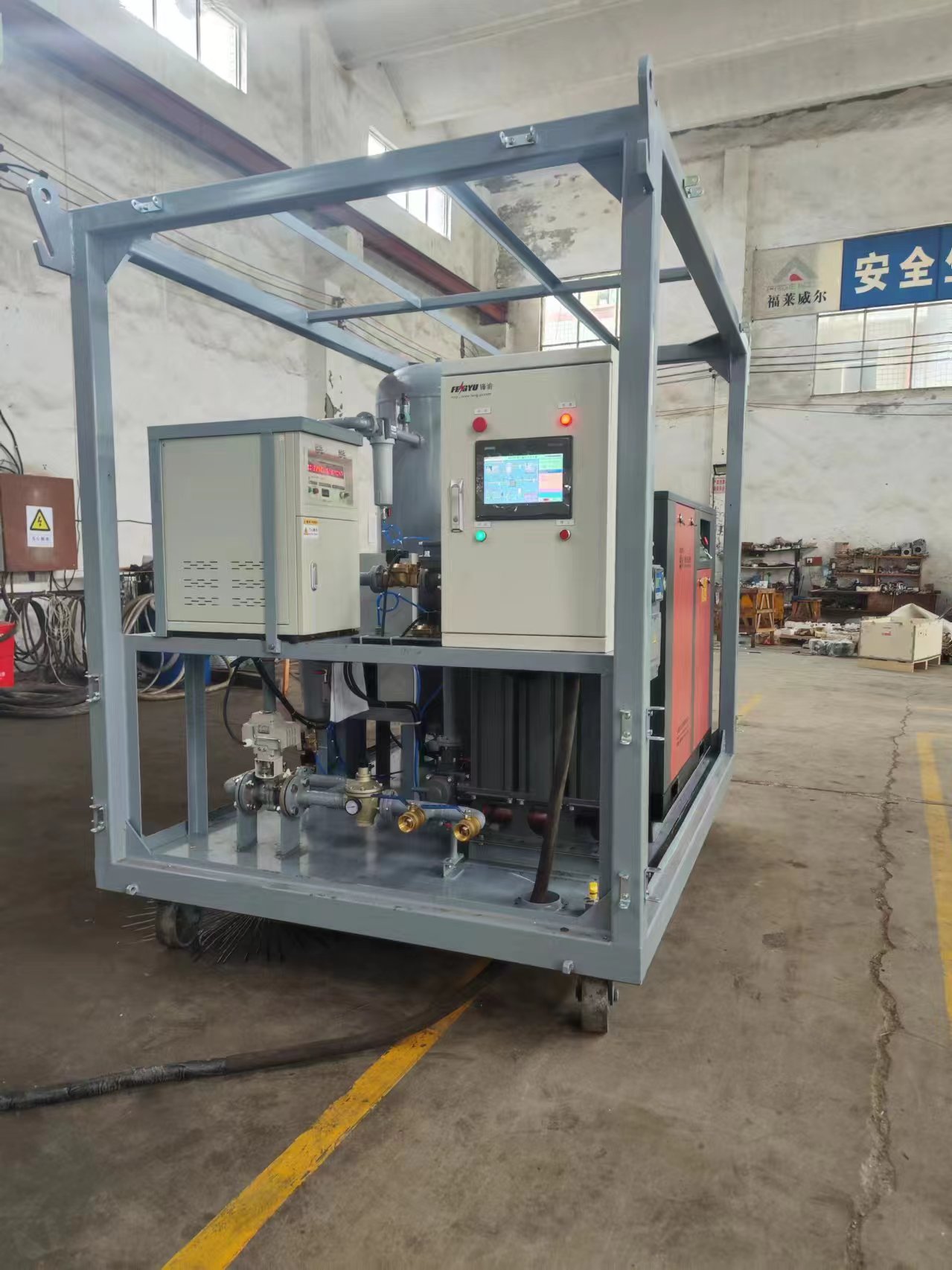

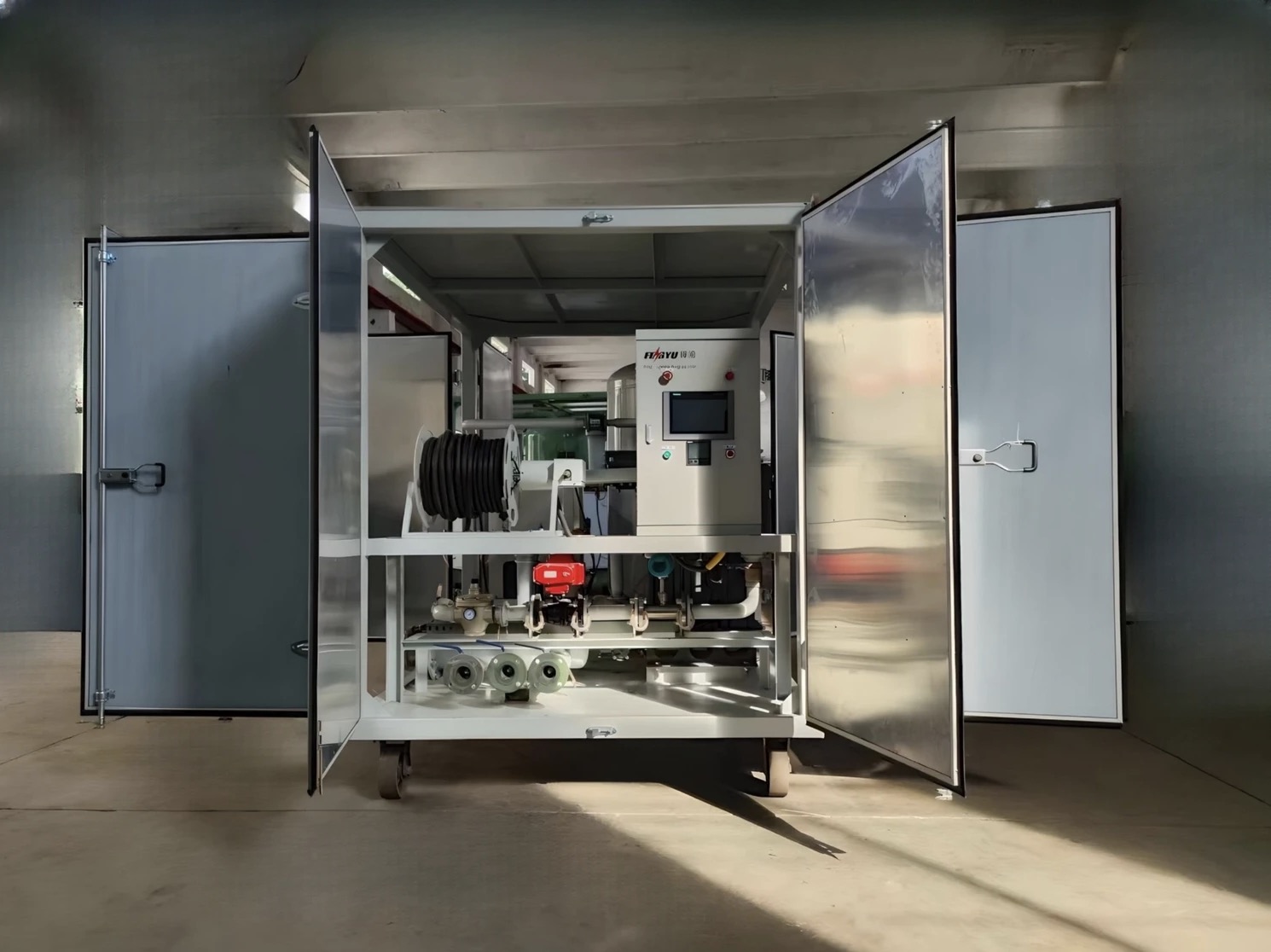

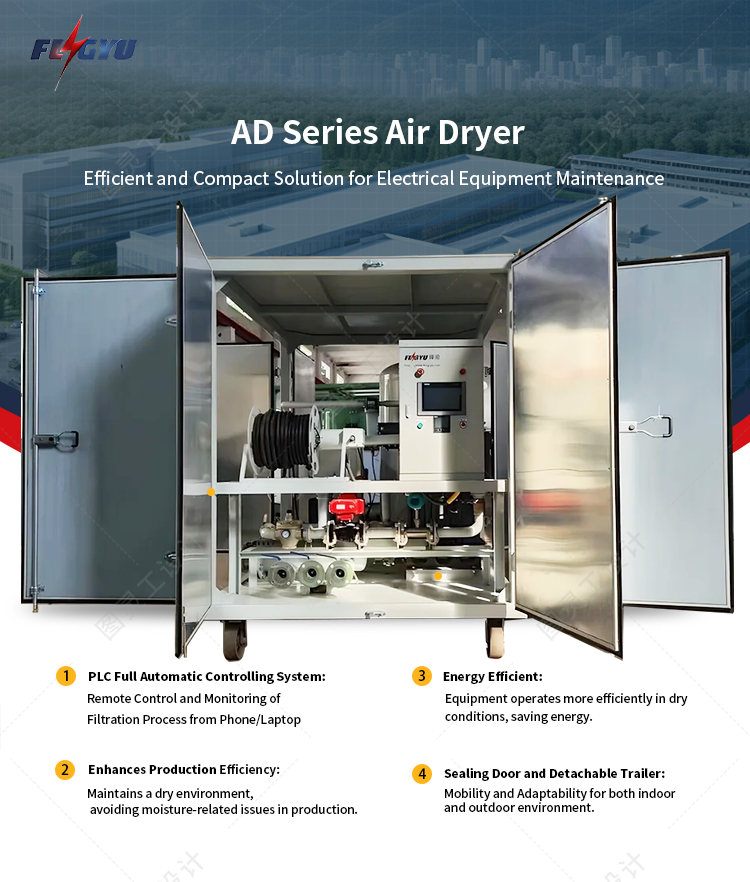

AD系列干燥空气发生器

用途与功能：

本装置主要用于电力系统、库房、包装、电子等行业进行供气干燥和循环干燥，替代传统的变压器热油循环干燥方式。适用于变压器，电抗器等大型电力设备检修时供应干燥空气，提供的干燥空气能确保电力设备的内部绝缘不致受潮，检修人员在设备内部工作时不会缺氧。比使用氮气安全，可靠，经济，方便，在使用干燥空气发生器进行设备检修时，可不受外界气候条件变化的影响，特别是隔夜作业，只需封好各处法兰，充干燥空气0.1-0.3MPa，而不需注油，变压器、电抗器等也不会受潮，减少了每天抽油，注油的工作量，达到缩短检修工期，提高检修质量的效果。在滤油过程中，可以对注油设备箱体和油液进行充气干燥，提高滤油效率（一倍以上）。在雨天滤油时，能保证油质绝缘提高和水分的降低，在闲置时可作工地室内空调使用。

工作原理：

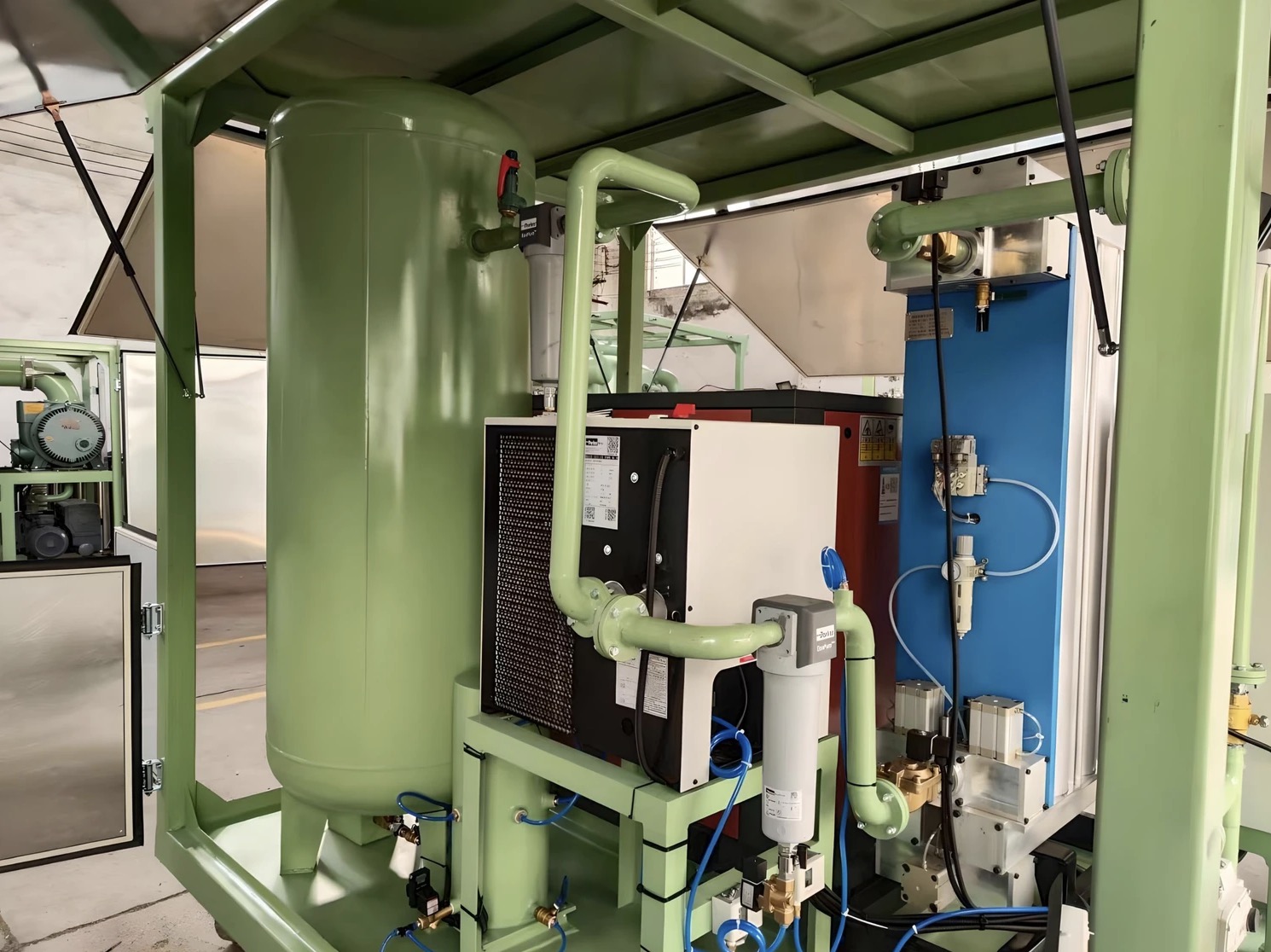

AD型干燥空气发生器主要由螺杆菌空气压机、冷冻式干燥机、无热再生吸附式干燥机，散热器，轴流风机，电器控制柜，露点仪，空气过滤器等部分组成。经压缩后的空气进入制冷机后温度降到2-10度以下，大部分水气被凝结成冰水，空气进行第一次干燥。然后进入无热再生吸附式干燥机，途径专用分子筛进行二次干燥，将剩余水气吸附掉，经过气体过滤器过滤后得到干燥纯净的气体，再输送到需要干燥气体的设备中。低露点组合式空气干燥机，是利用温度较低时的吸附剂性能显著提高等特性，综合了冷干机和吸干机的各自优点，将冷冻干燥、吸附干燥、超微过滤等三种净化工艺进行科学的组合、通过合理的管道连接和容量搭配，从而得到高品质低露点的干燥纯净气体。并且一体化的设计，结构紧凑合理，干燥效果好，再生气耗量低，工作周期长使用成本低。采用了低压无油压缩系统和低温凝聚技术、体积小、重量轻、操作简便、使用安全。

产品主要特点

广泛用在大型变压器的内部作业。为了适应节能化的潮流，无加热型干燥空气发生装置被广泛的使用。它的特征是每隔五分钟，自动交替的进行除湿，再生。高效率，坚固耐用。由于使用吸咐剂，无需利用加热器等发热源，通过变压吸附的原理，干燥剂在管网压力下吸附压缩空气中水份，然后再切换到大气压力下脱附，从吸干机出口回引一部分干燥空气，对干燥剂进行脱水再生，一塔吸附水份，一塔解吸再生，双塔交替进行，连续循环工作，不间断向用气点提供干燥，洁净的压缩空气。

产品主要构成系统及简介：

空气干燥发生装置是由气源系统、冷冻干燥系统（含超精过滤）、吸附干燥系统、电气控制系统四部分组成的低露点，空气干燥处理设备。

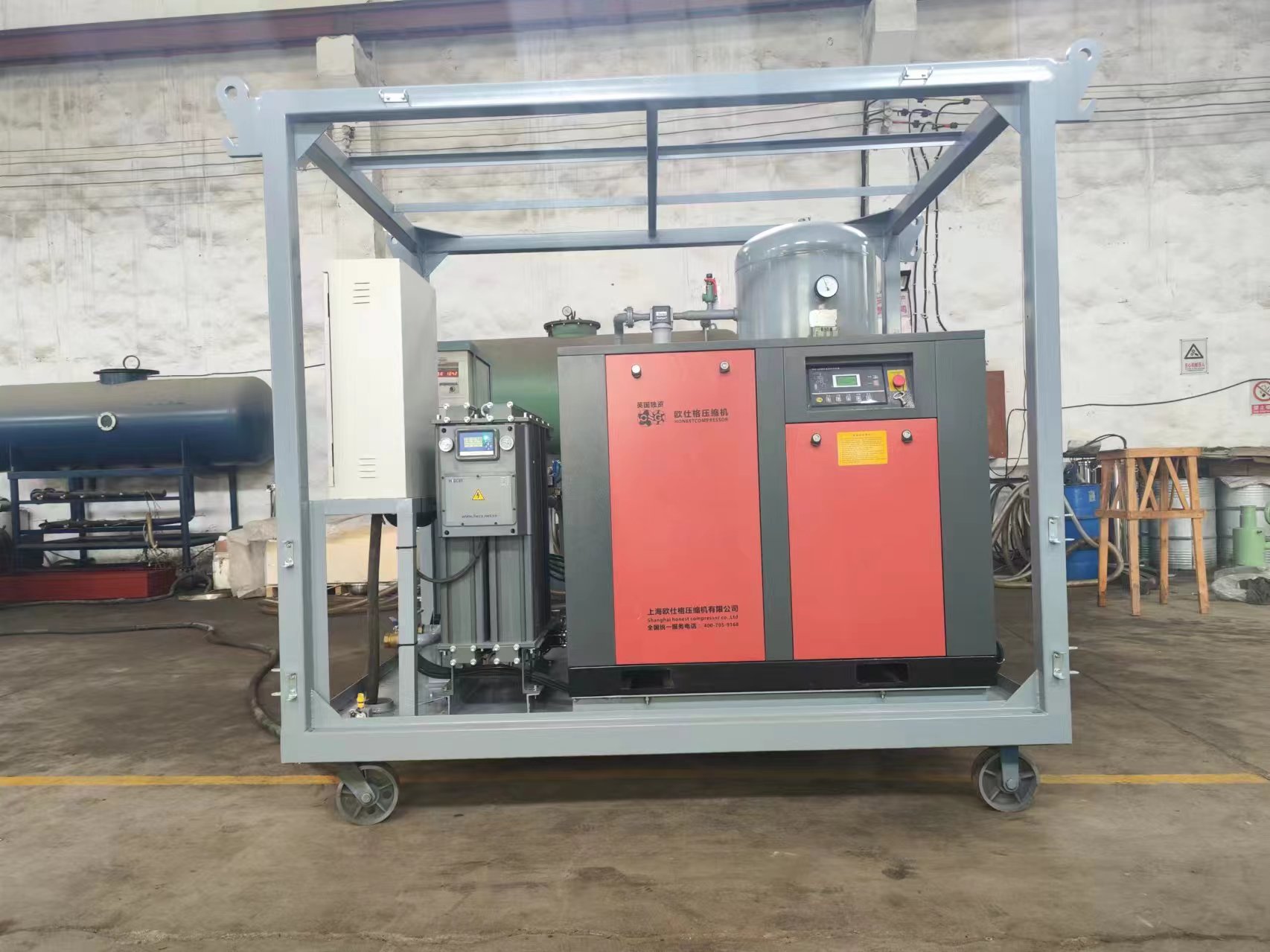

1、气源系统: 由螺杆空气压缩机组，空气粉尘过滤器、空气冷却器 (风冷)、气水分离器、过滤器组成、 输出洁净无油的气体。

2、冷冻干燥系统: 本装置主要采用进口全封闭式压缩制冷机组，性能稳定可靠，可以获得更大的制冷量，在蒸发器内部得到 0-5 ℃低温环境。系统配置采用进口全封闭式压缩机组、空气换热器、蒸发器、气水分离器、精过滤器。电子自动排水器组成。

3、 吸附干燥系统：由A、B吸附塔、吸附剂，气动电磁阀，微电脑程序组成。A、B吸附室循环交替使用。确保每时每刻输出的空气干燥洁净。确保压力露点始终保持在-60~-70度

4、电气控制: 主控制电气部分采用西门子电气

5．安全阀：当设备处于超额定压力时及时有效地释放压力，保护设备及人员安全，

6．露点仪：可以随时检测和读取当前干燥空气含水量（PPm值）和露点值。确保合格气进入下游设备.

7.储气罐：保证气源的稳定。

8.过滤器：保证滤除空气中的一切水份，油份，杂质.

9.压力控制器：控制和防止压力过载，确保人员及设备安全.

10压力表：读取当前压力数，及时调整不当压力。

11.减压阀：调节出气口压力。

12.触摸显示屏：用于观察当前设备的运行状态。

13.手动阀门：调节控制气体流动和气体大小。

14.电子自动排水器：定时自动排除液态水。

15.吸附剂：最后滤除和吸附剩余水份，确保气体露点值。

16.消音器：减小排气时的噪音。
