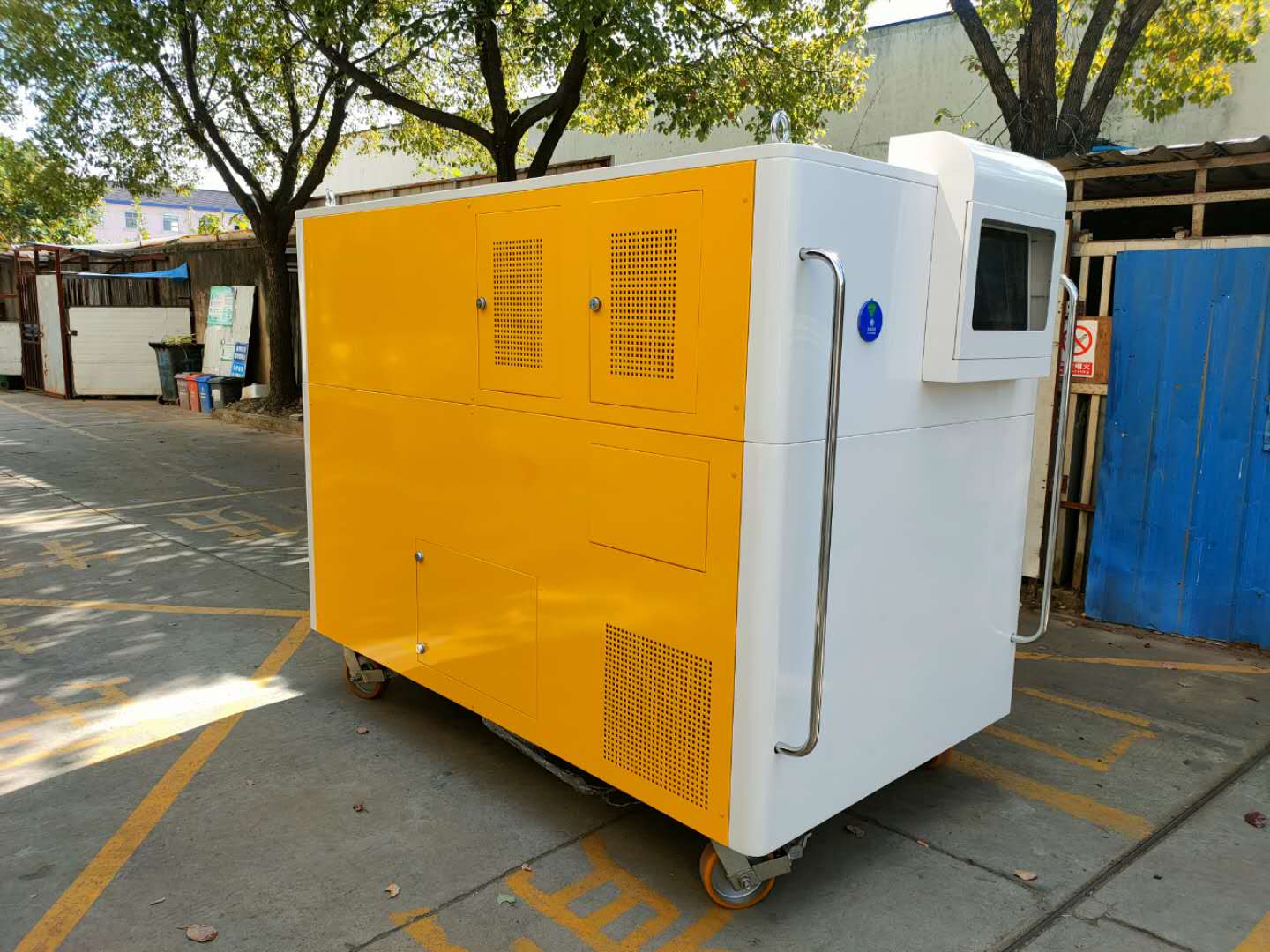

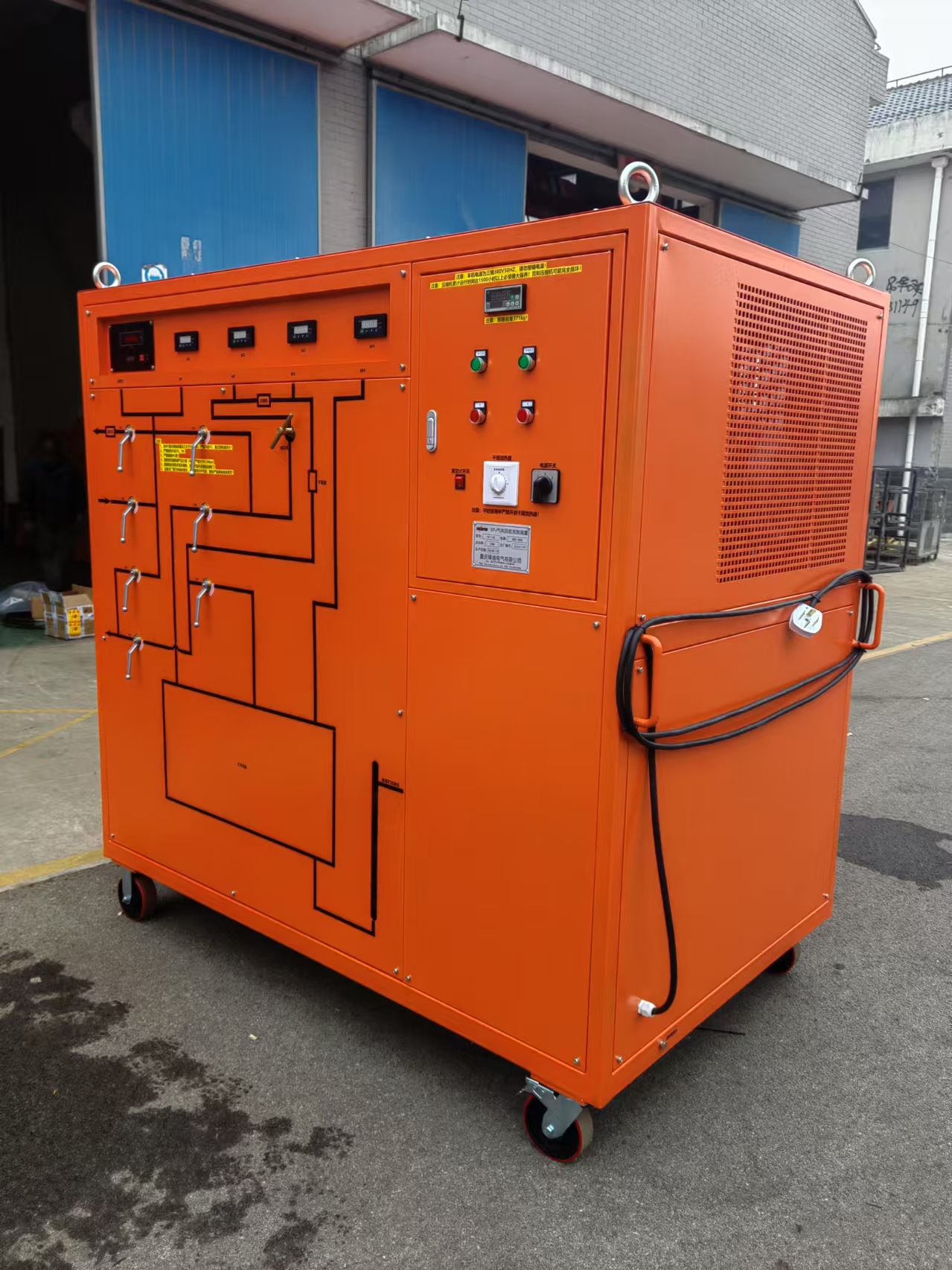

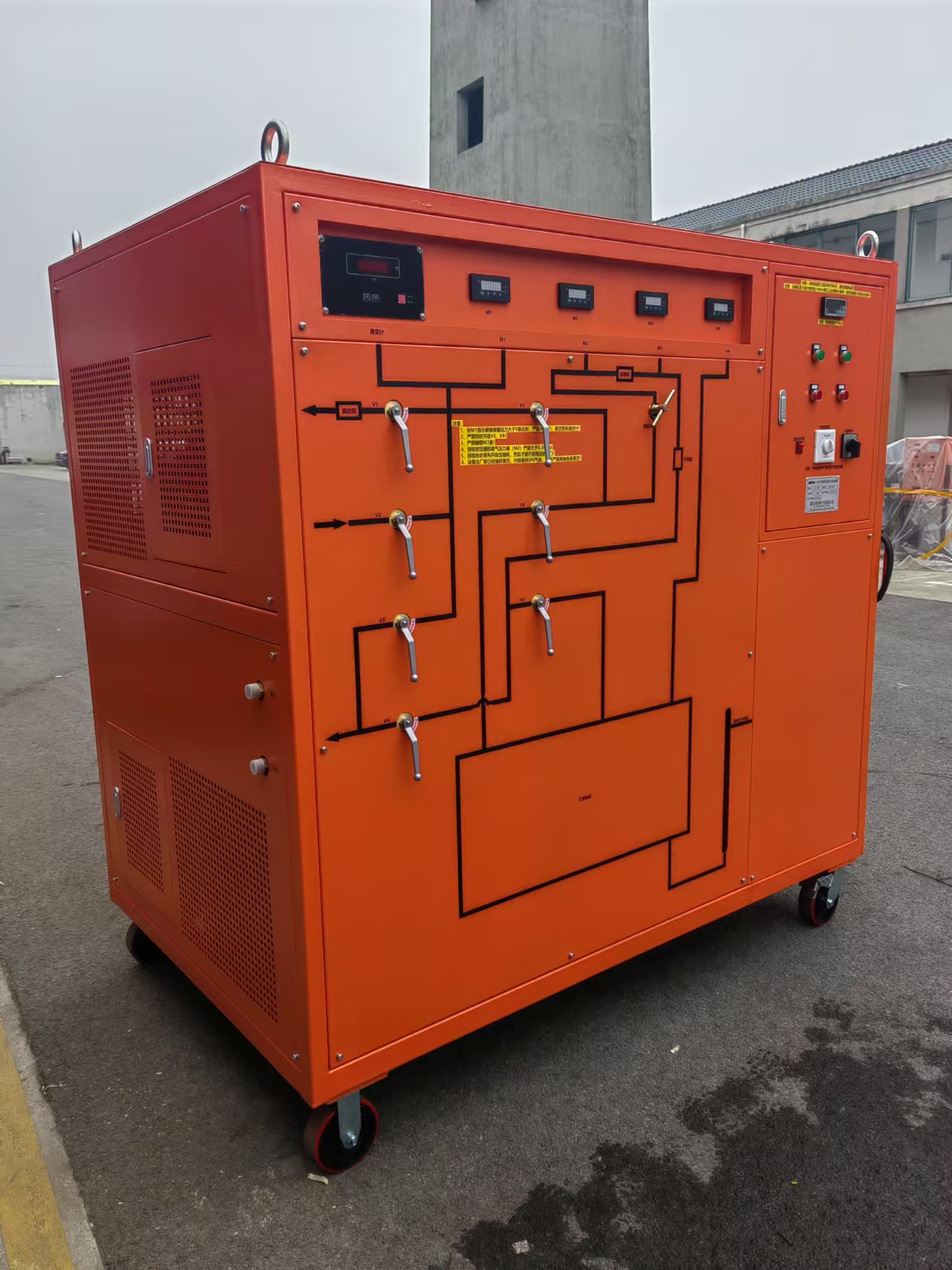

六氟化硫气体回收净化装置主要用于对六氟化硫电气设备和开关进行抽真空、气体回收、回充及气体灌装钢瓶、气体净化再生多功能的综合气体处理服务。该设备将抽真空、气体回收、净化、回充、灌装钢瓶及汽化输出等功能一体化，抽真空时PLC操作屏即时显示真空度的变化，气体回收时可回收至储气罐或外接钢瓶中，气体回充可直充（直充、调压输出）、压充（压缩机压充、增压机压充）多种选择。回收装置结构紧凑合理、外形美观大方、操作简单明了、使用与维护方便。本装置适用于供电局、电厂、送变电站、高压开关制造厂、电器研究所、电力工程公司的六氟化硫气体回收、净化处理、回充气体，特别适用于110KV～550KV GIS开关的现场安装和维护使用。
总体功能：本装置具备抽真空、真空测量、回收SF6、液化SF6、净化SF6、SF6充气、贮存SF6、SF6灌瓶转移等功能。

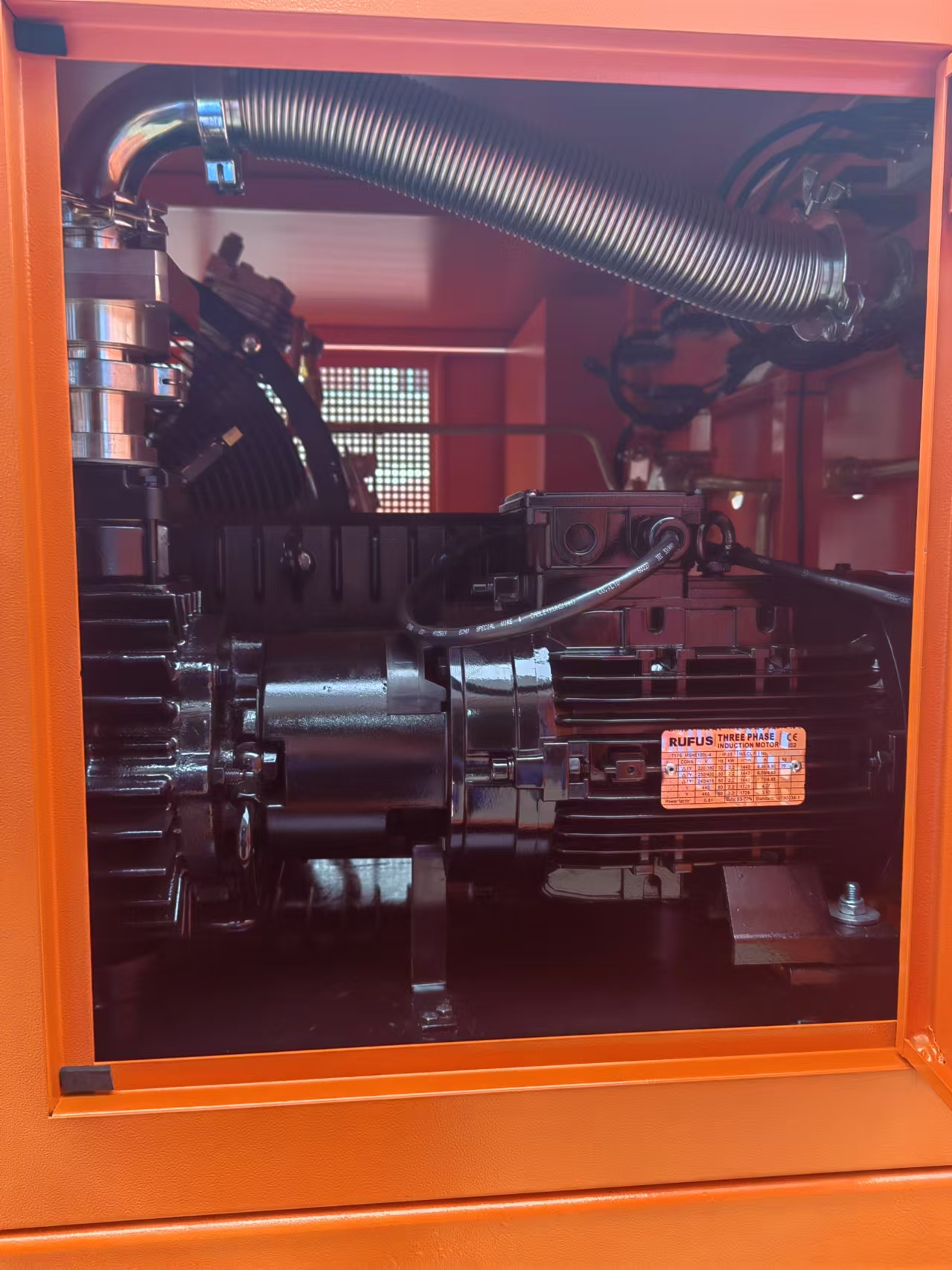

回收系统：以无油高压SF6压缩机核心，整套系统采用风冷结构设计。回收系统进气及出气端分别配置有减压器和磁助电磁阀等自动保护装置，防止进气和排气压力超过压缩机自身允许压力而造成损坏。
抽真空系统：选用直联式旋片真空泵，体积小、无油烟、无滴油漏油，极限真空10 Pa。内置防返油装置，确保突然停电、停机时真空泵油不会被倒吸入开关设备中。采用高精度数显电子真空计，可准确测量真空度，使用简便。该系统可用于装置本体抽真空、过滤器抽真空活化、SF6电气设备抽真空。
净化系统：配置有进口高精密粉尘过滤器、干燥过滤器、分解物过滤器，过滤后的SF6气体尘埃粒径控制在1微米以下，水分含量低于40PPM。同时采用真空加热活化再生技术，干燥系统不需解体、拆装及更换滤芯，可自主再生，使用方便。
充气系统：可采用压力平衡方法或压缩加压方式进行SF6气体回充工作，用户可根据实际情况自行选择。同时设备内置气化设施，不但保障了SF6充分汽化对外充气，而且能有效提高SF6液体灌入钢瓶的效率。

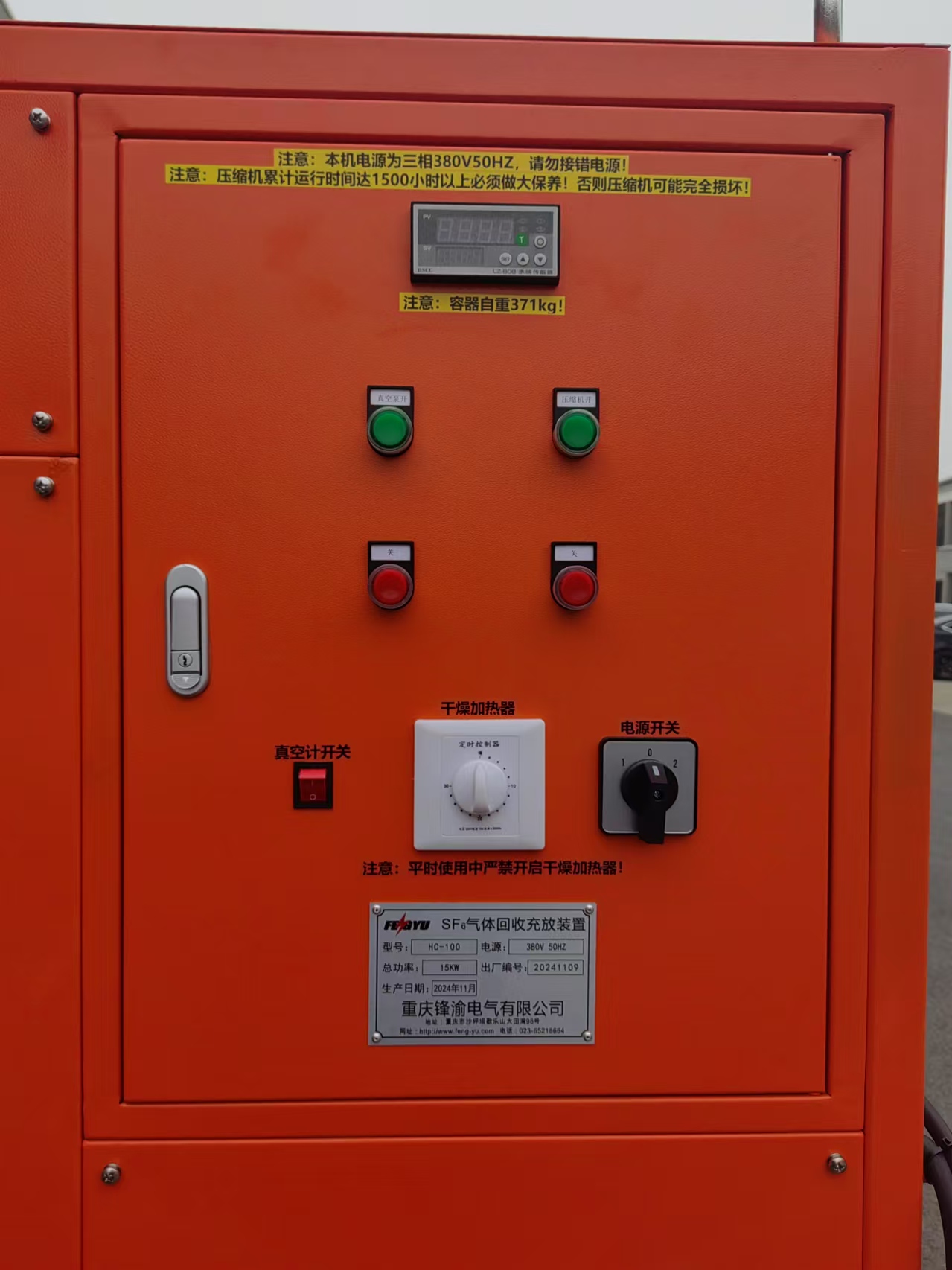

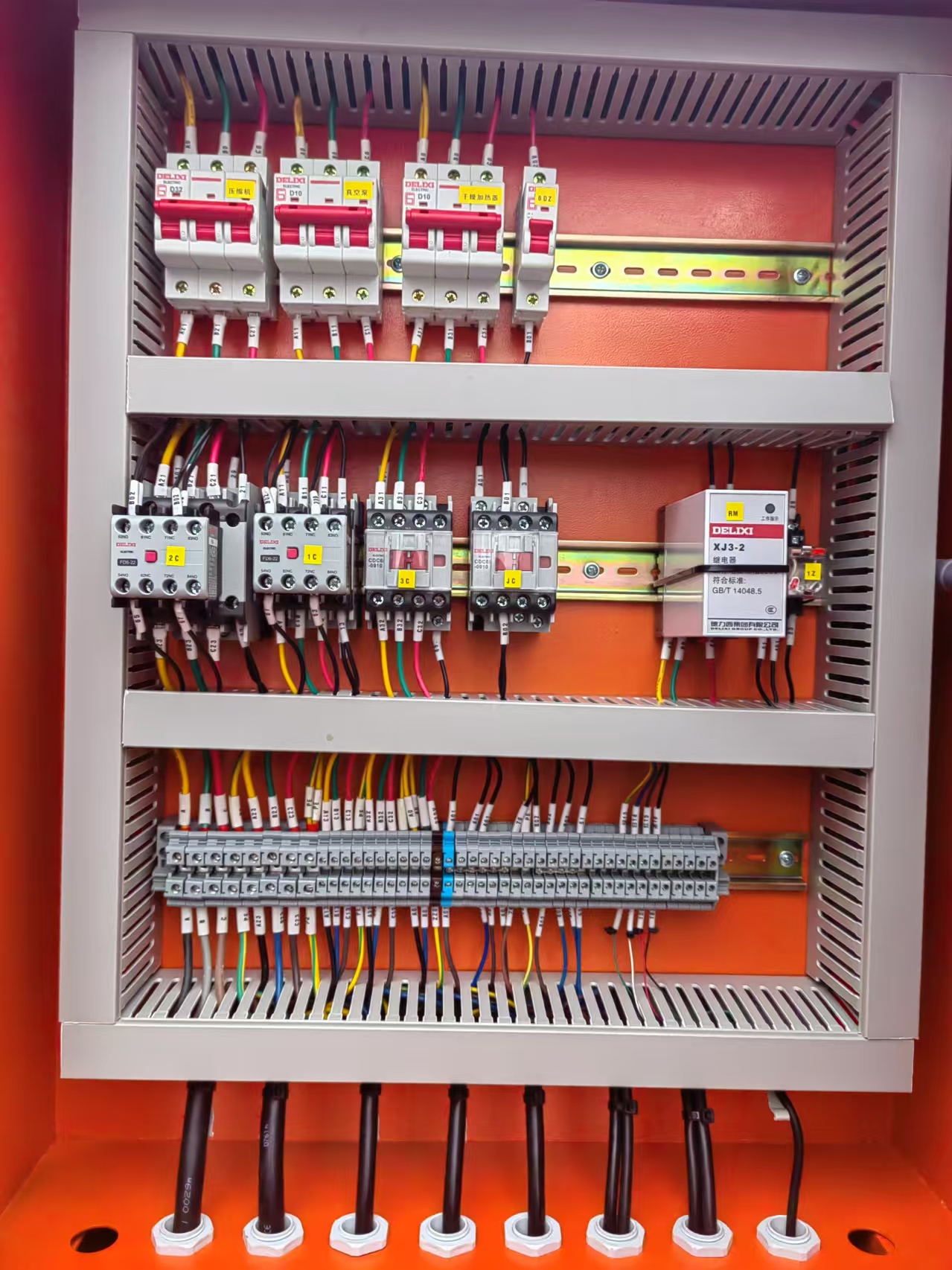

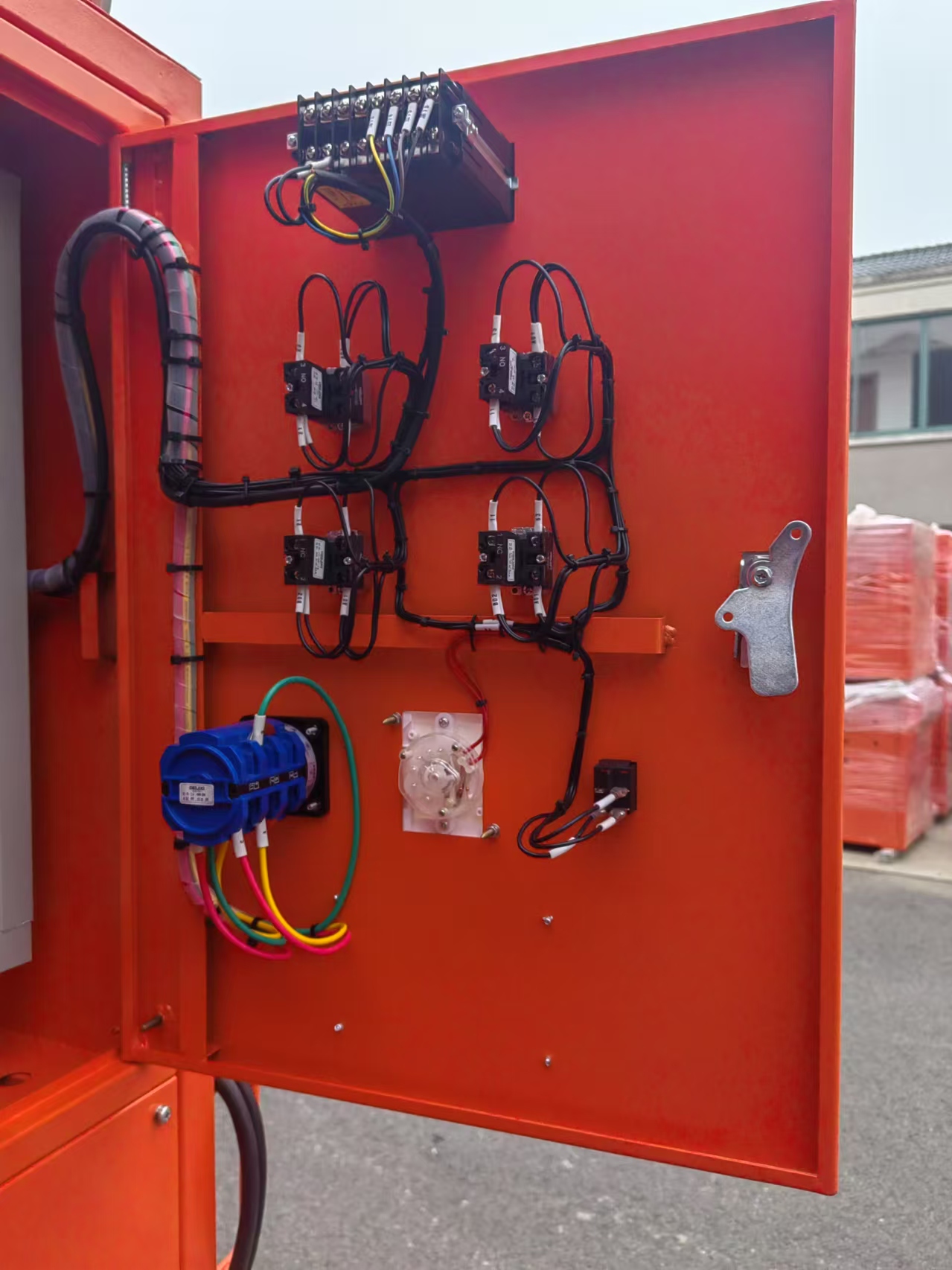

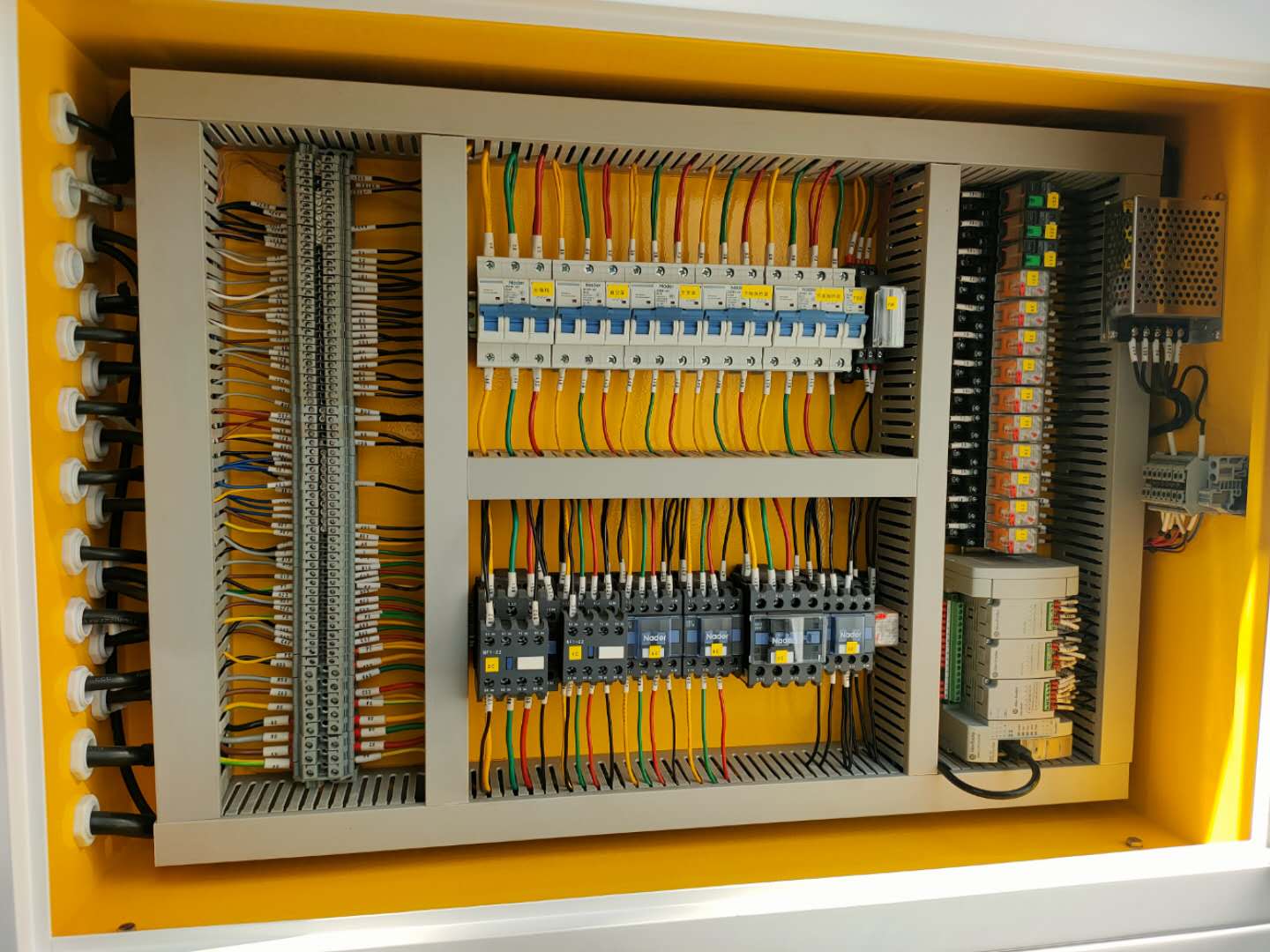

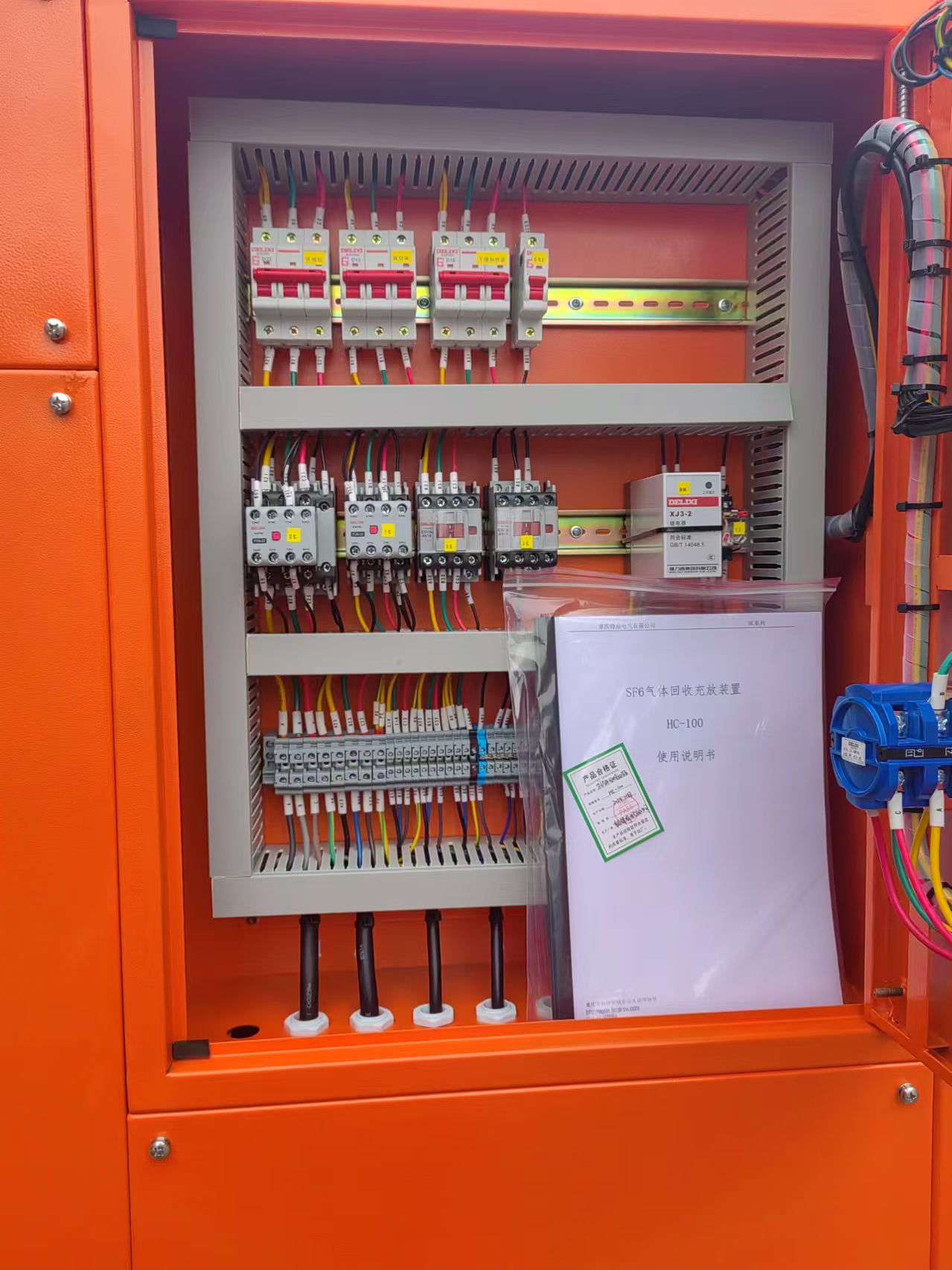

电控系统：电气部分采用品牌元器件，配置有相序切换、漏电、缺相、过热、热继电器等保护，同时电路控制系统采用多级联动设计，防止因误操作引起的设备毁损。定制的项序保护装置，耐压高达500V，极大提高可靠性。

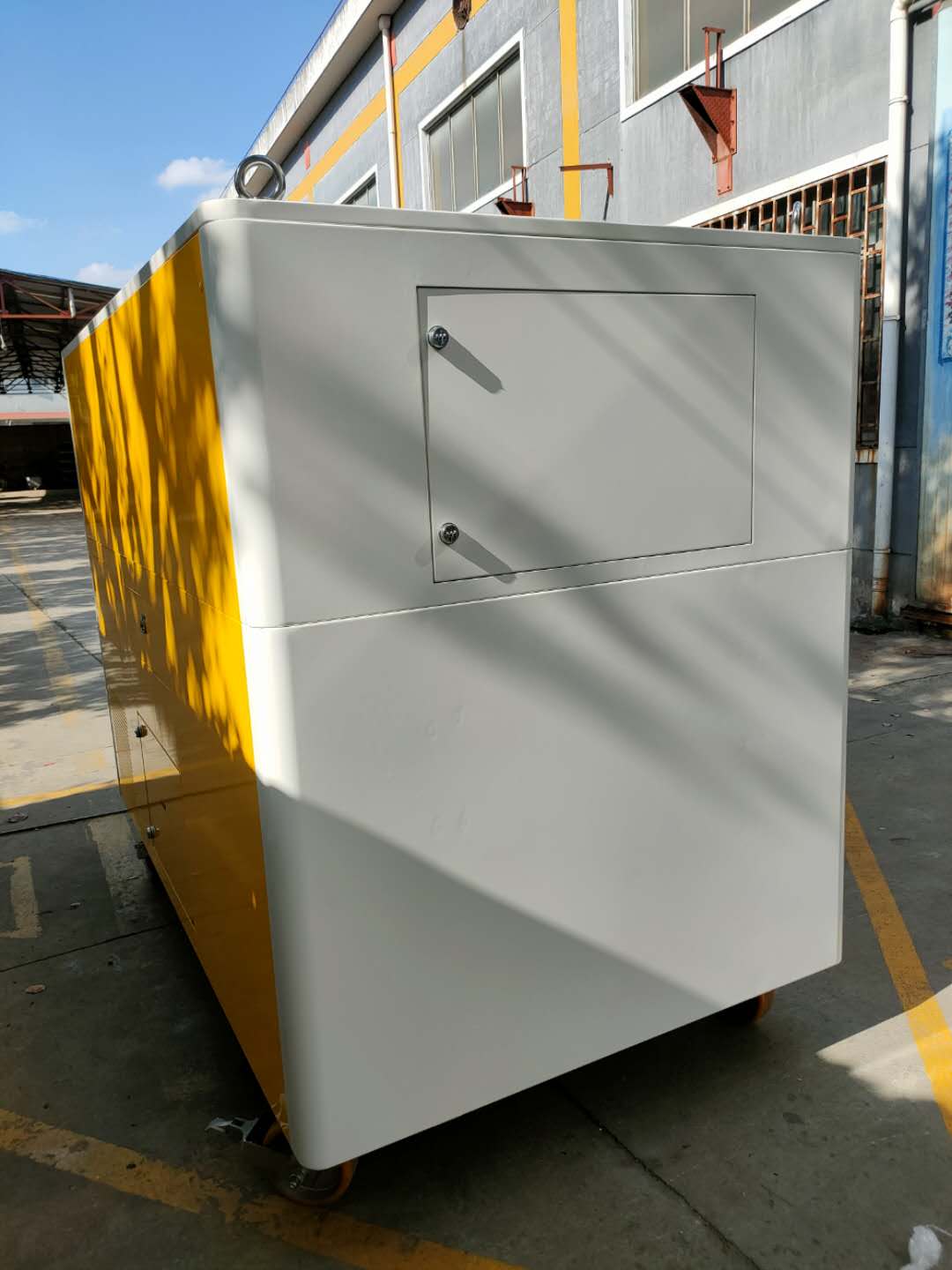

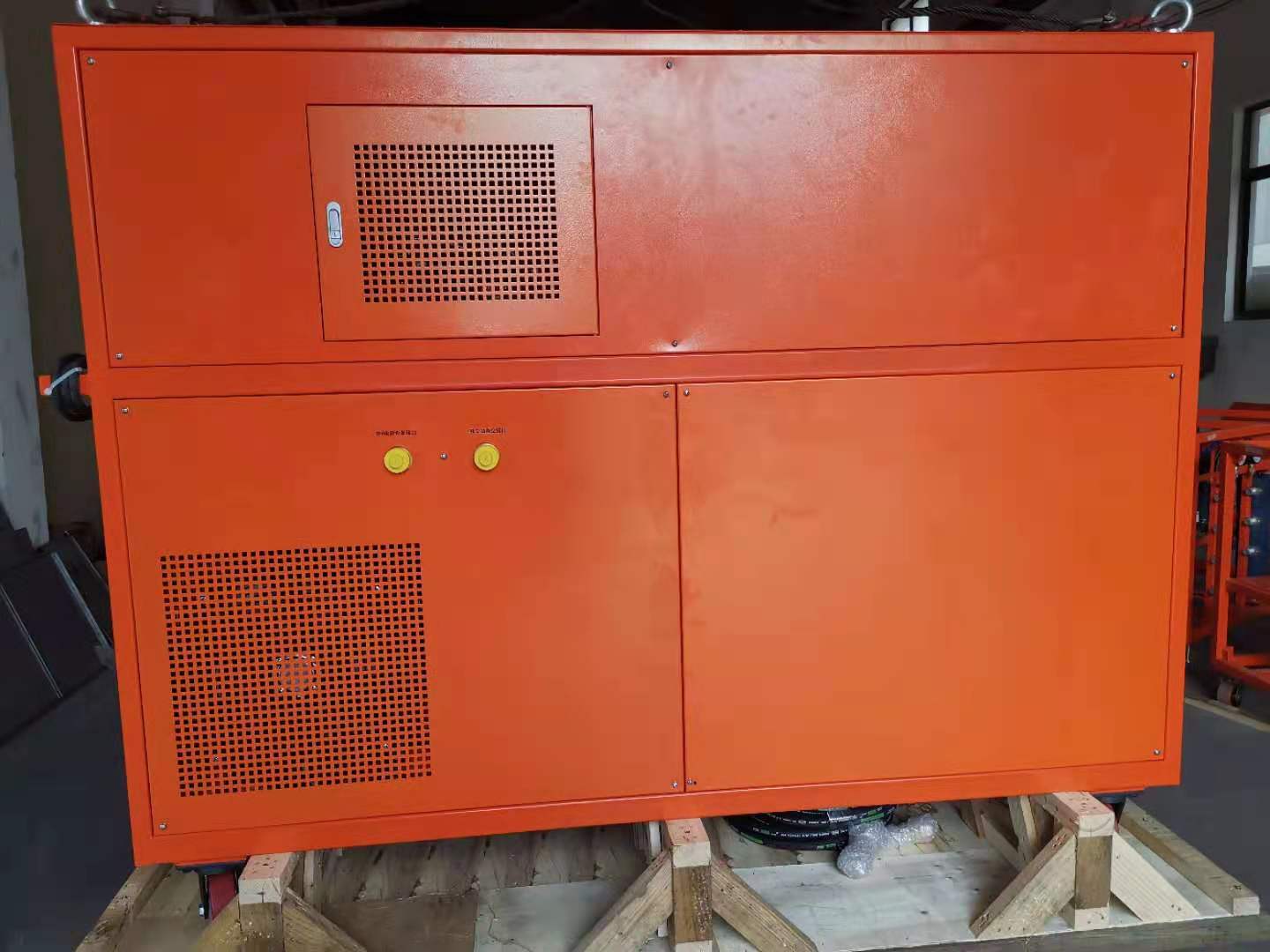

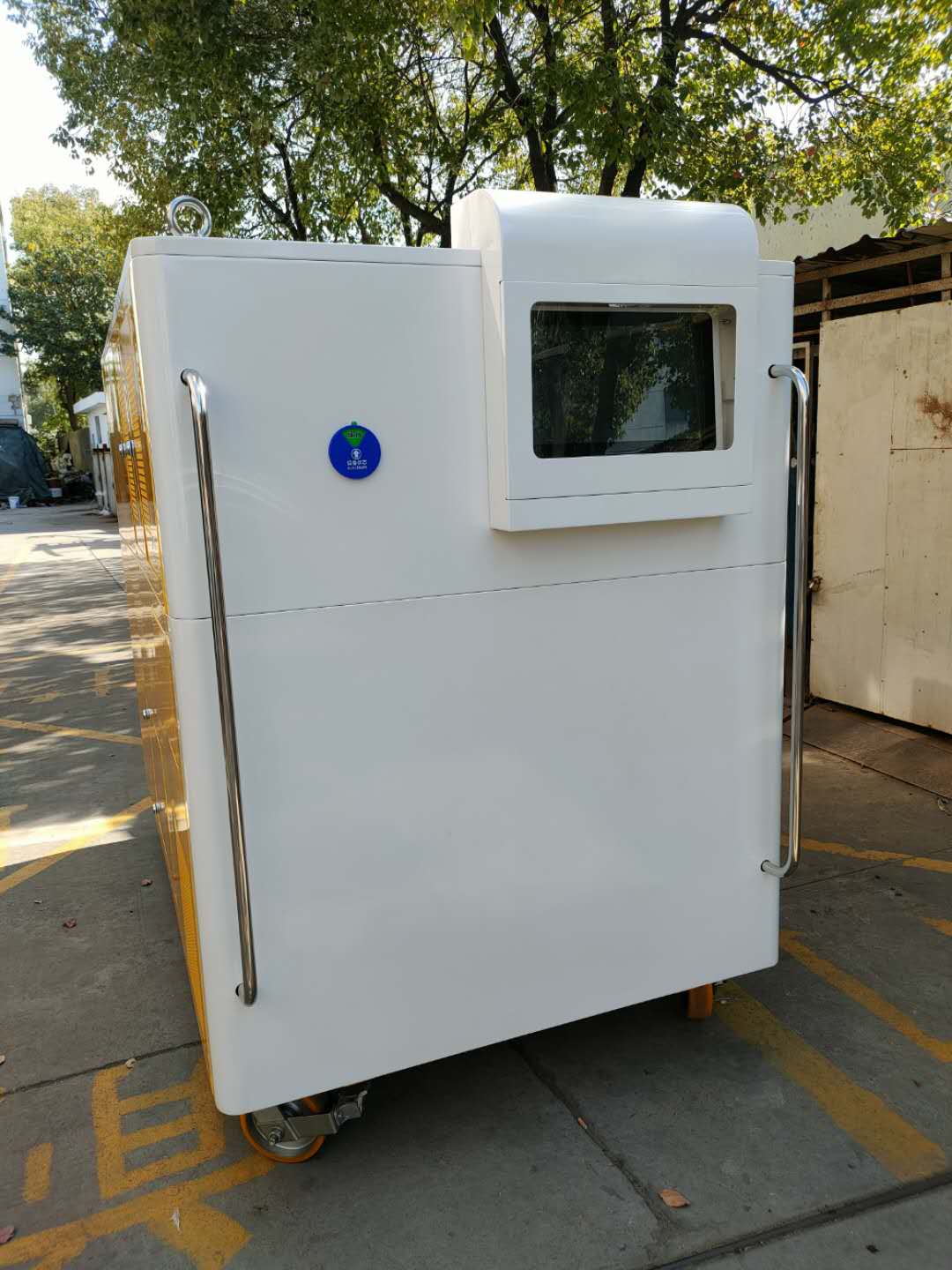

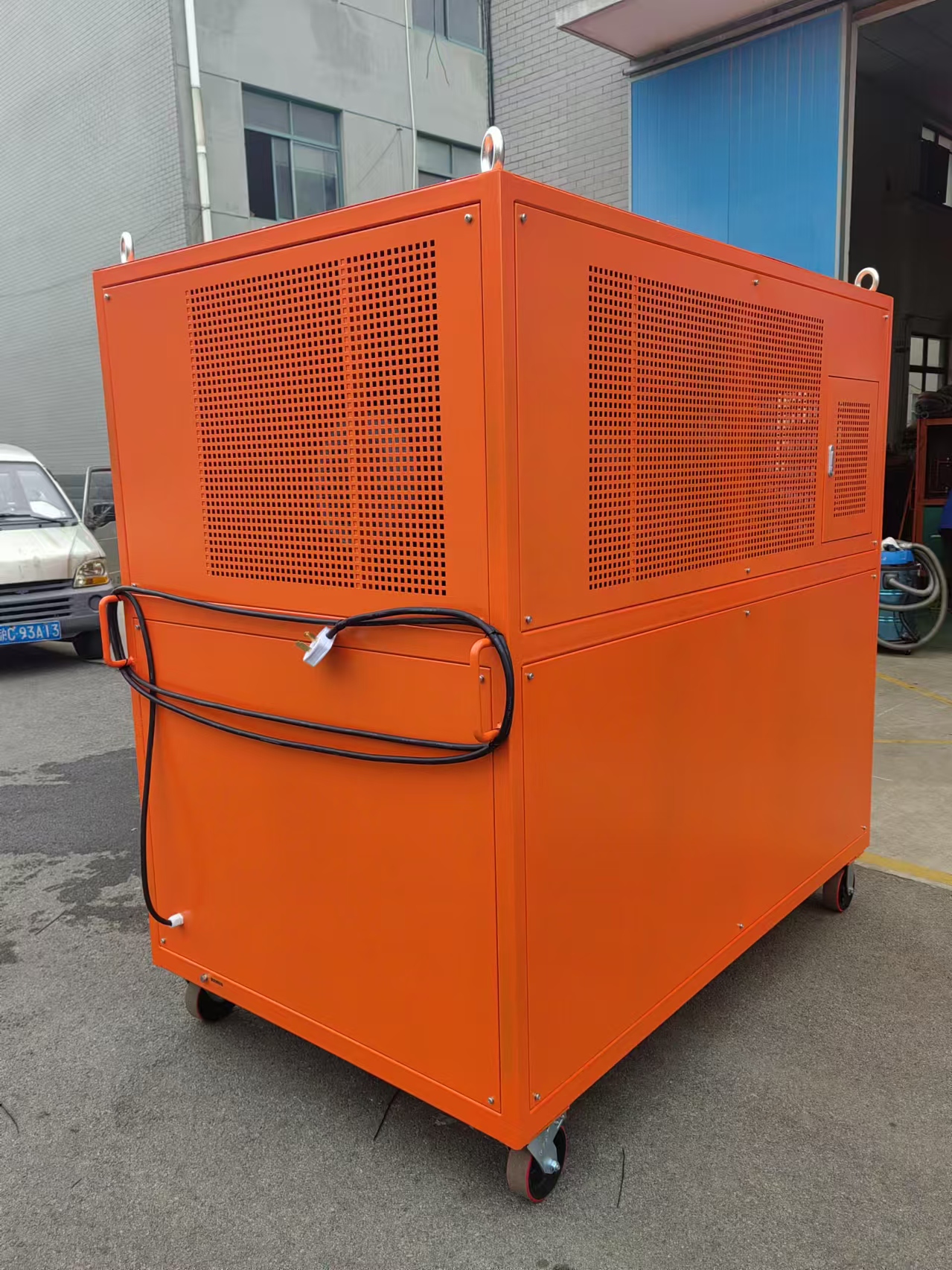

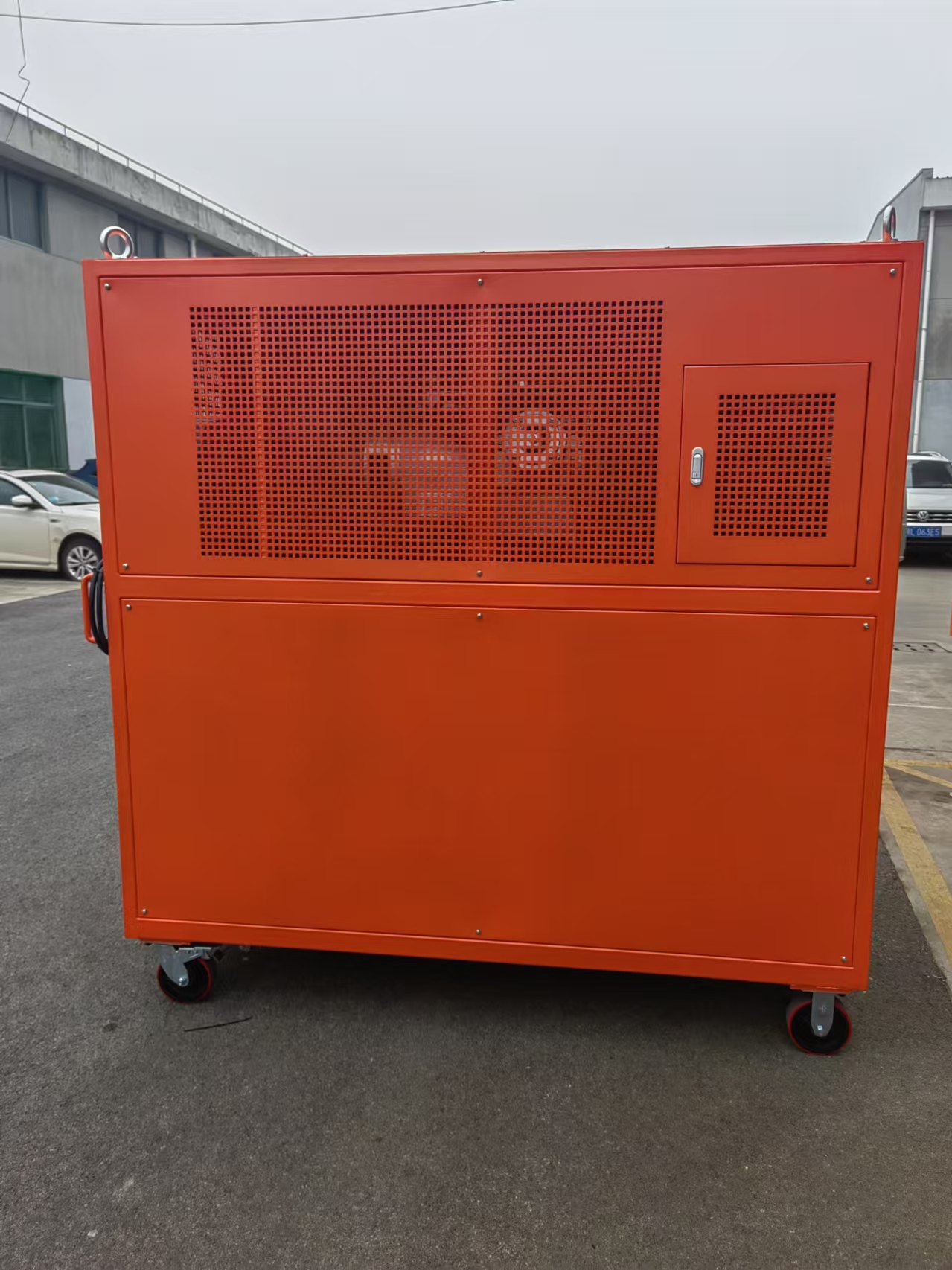

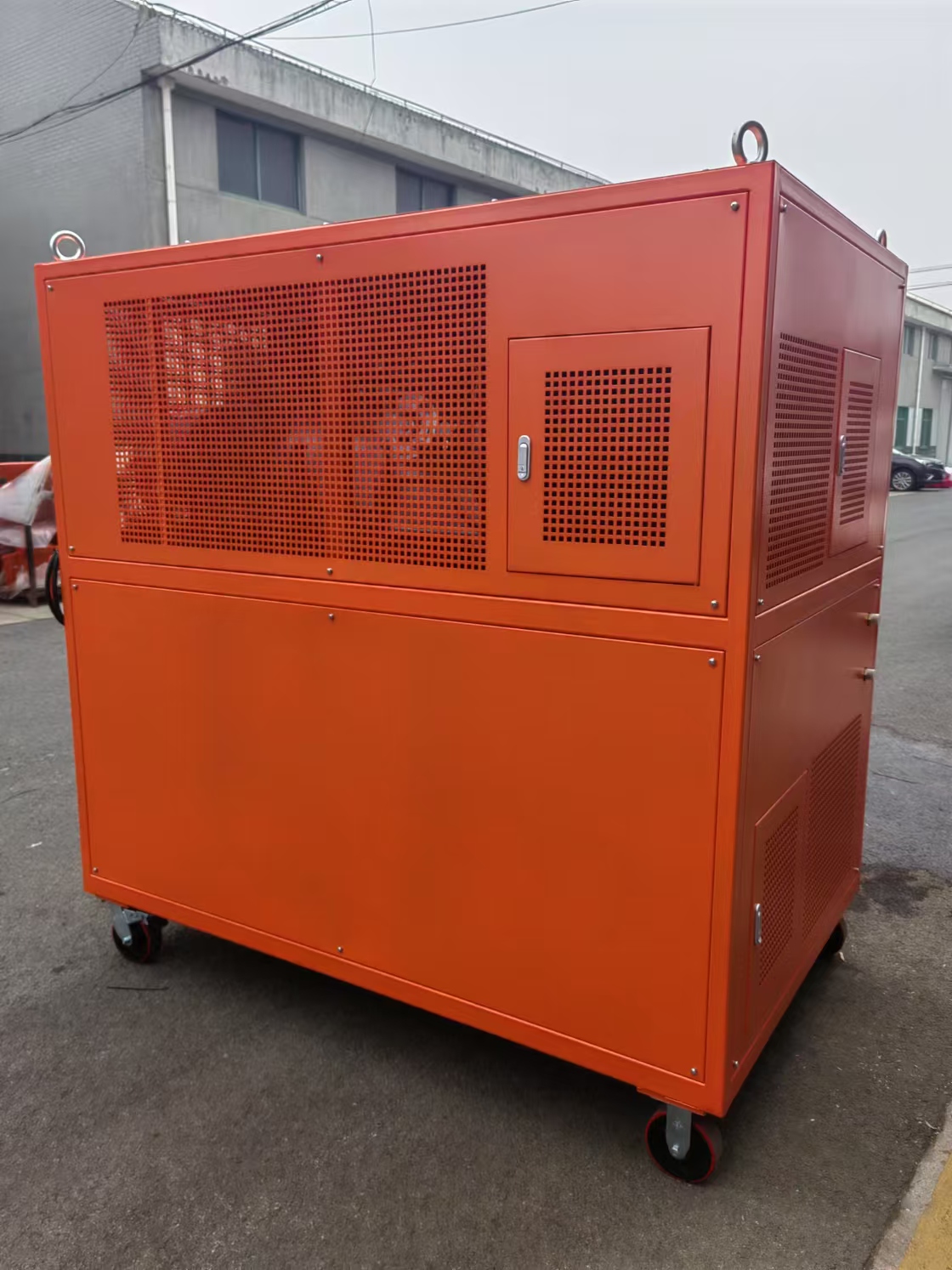

安全系统：三重压力保护装置，防爆防损，设备配有安全接地螺栓，方便接地，有效保障人身安全；整机采用箱式结构，有效隔离操作人员与内部机械不接触，同时起到防尘、防水、降低噪音等防护作用。

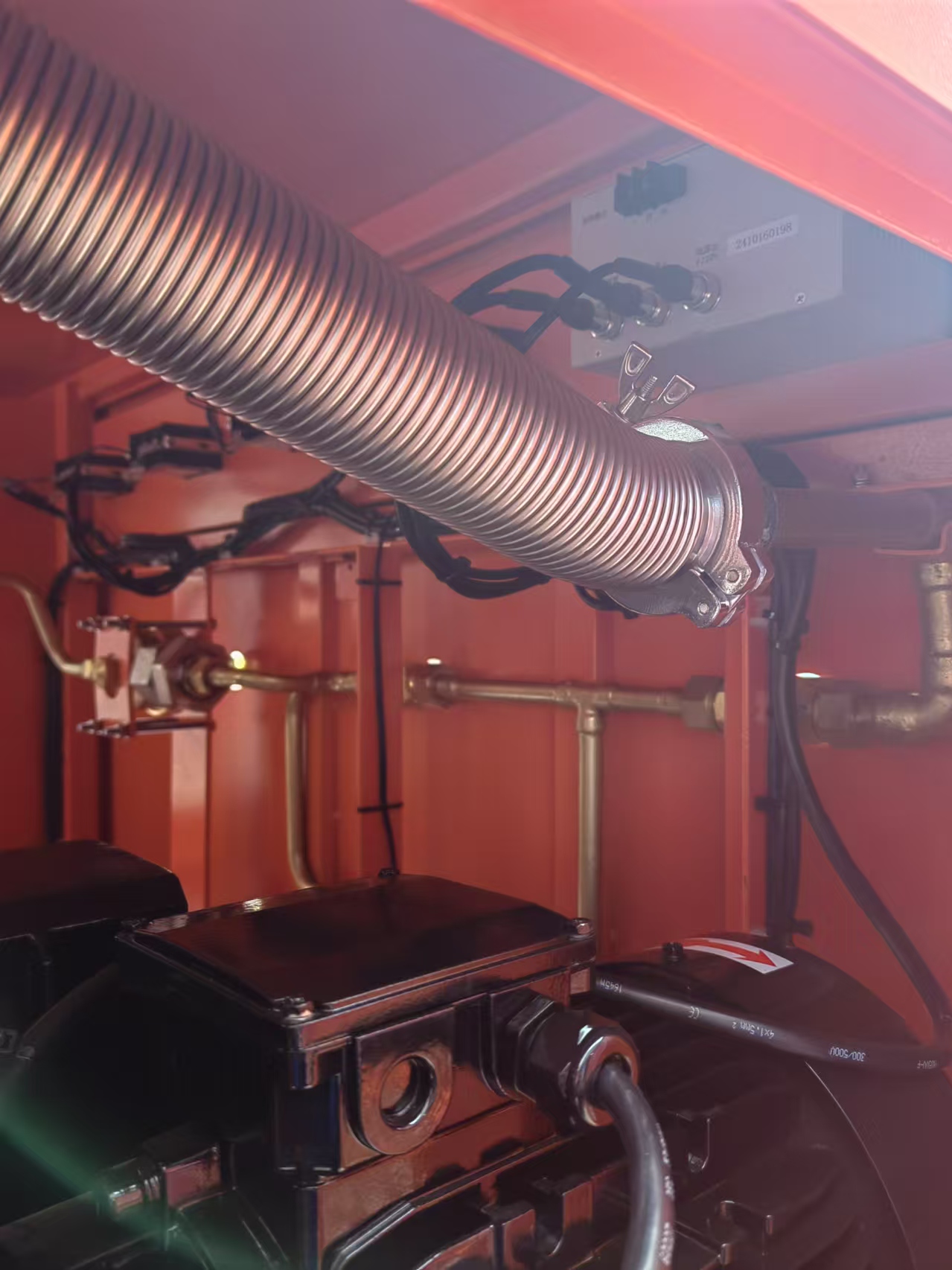

管路系统：机身全部管路采用优质紫铜管，管径壁厚不小于1.6mm，排列横平竖直，所有转弯及对接点均使用紫铜连接件进行焊接，而非简单拉伸弯管，确保管路寿命。焊接处运用渗银焊接工艺，节点强度高、韧性大，不脱焊不漏气；
储存系统：储气罐按GB 150《钢制压力容器》的规定进行设计制造和试验，每只储气罐均有国家职能部分颁发的唯一编号的合格证书。罐体标配有压力表、压力安全阀、背光液位计，可清晰观察SF6已存储液位、压力。液位计上设置有明显的安全储液和极限储液刻度，防止储液过量发生安全隐患。

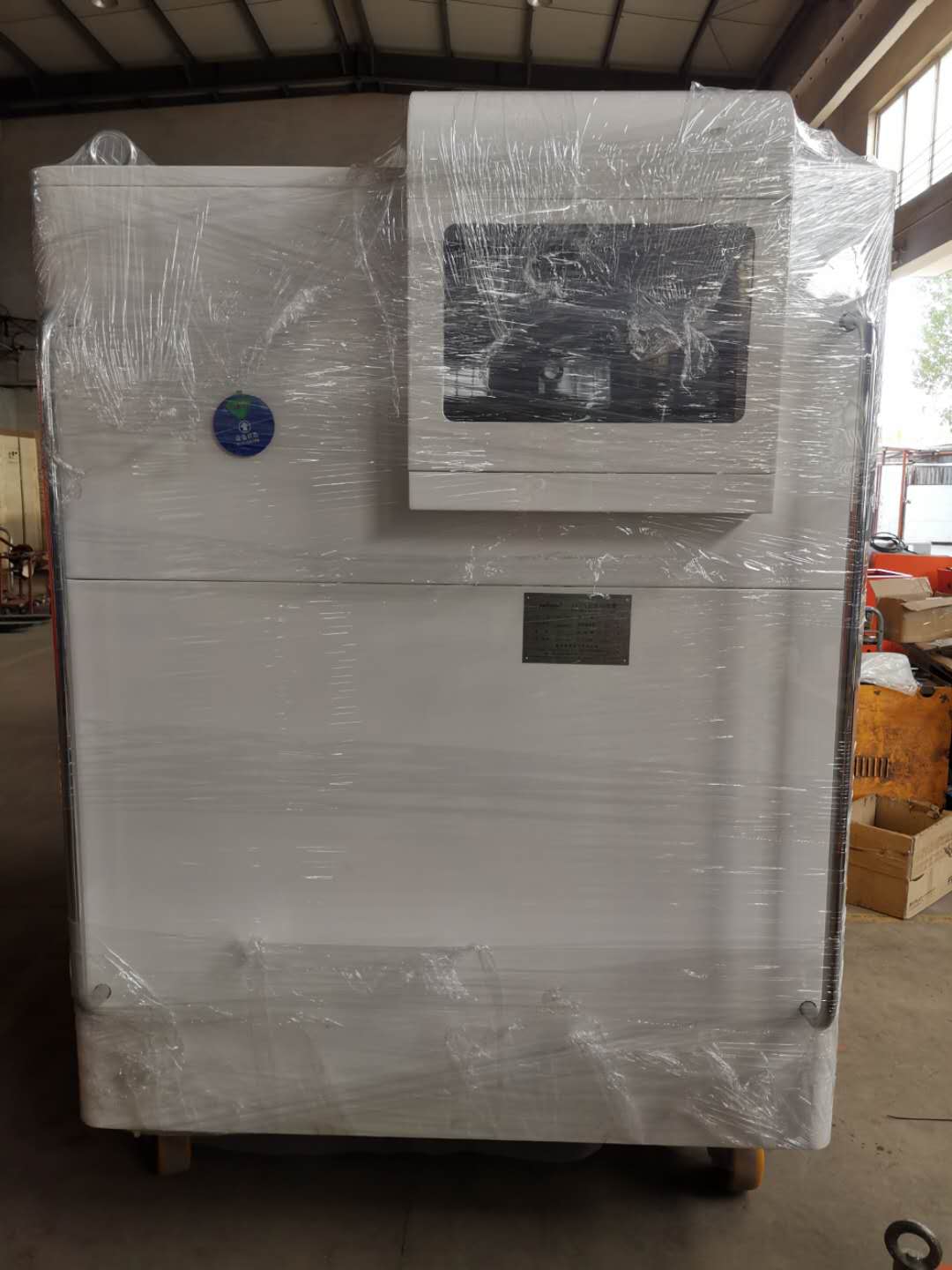

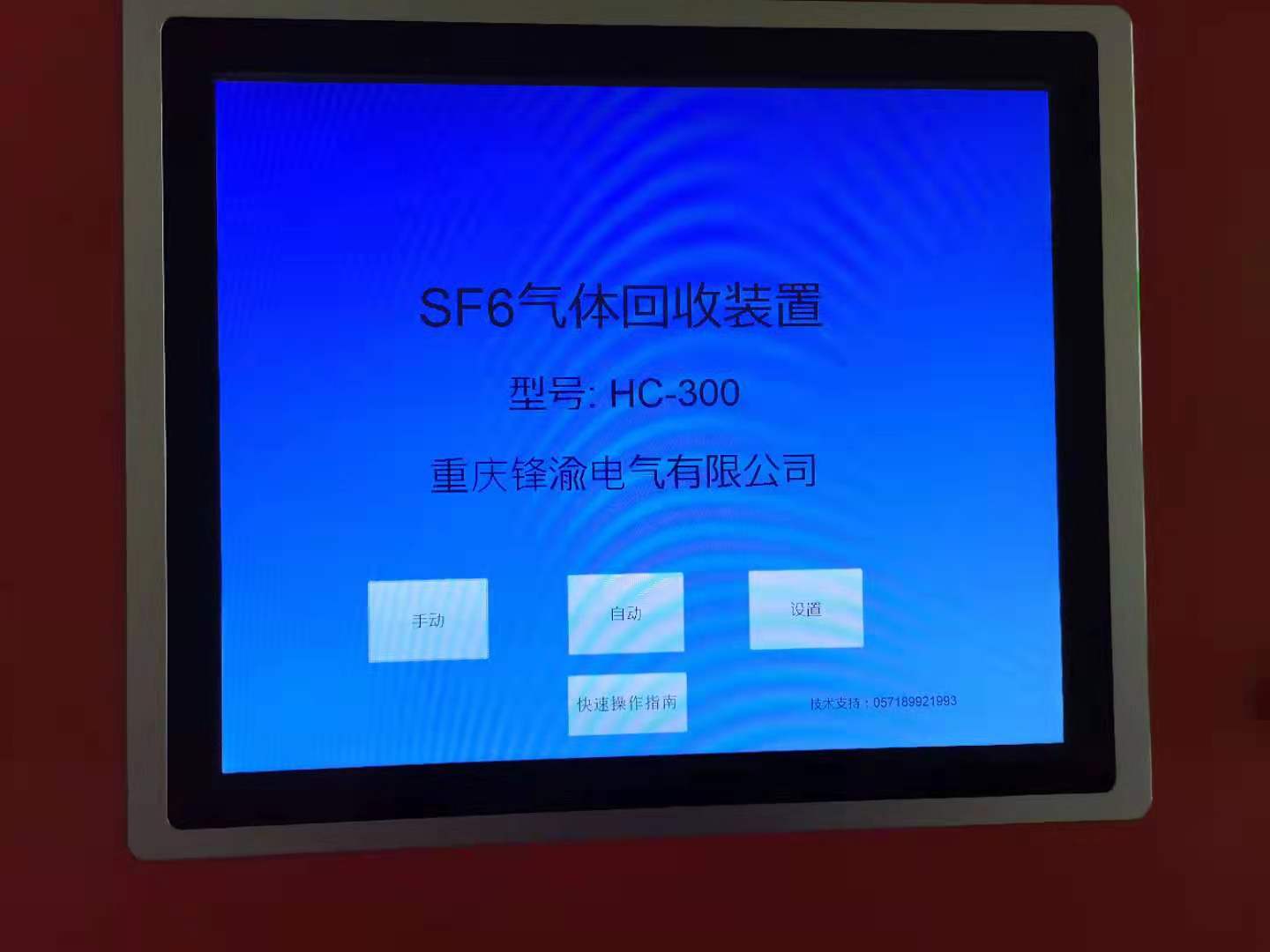

操作系统：全部采用PLC自动化，18寸大尺寸全彩触摸屏操作。操作界面采用图形化，内建回收车工作流程原理图，可实现一键式自动操作，也可在原理图对应设备图形上点击运行实现手动操作。原理图实时动态显示运行状态，界面友好直观易懂。具备全面的安全保护，即便误操作也不会发生意外或毁损设备，同时能准确提示异常原因和排除故障方案。提供有中文模式。

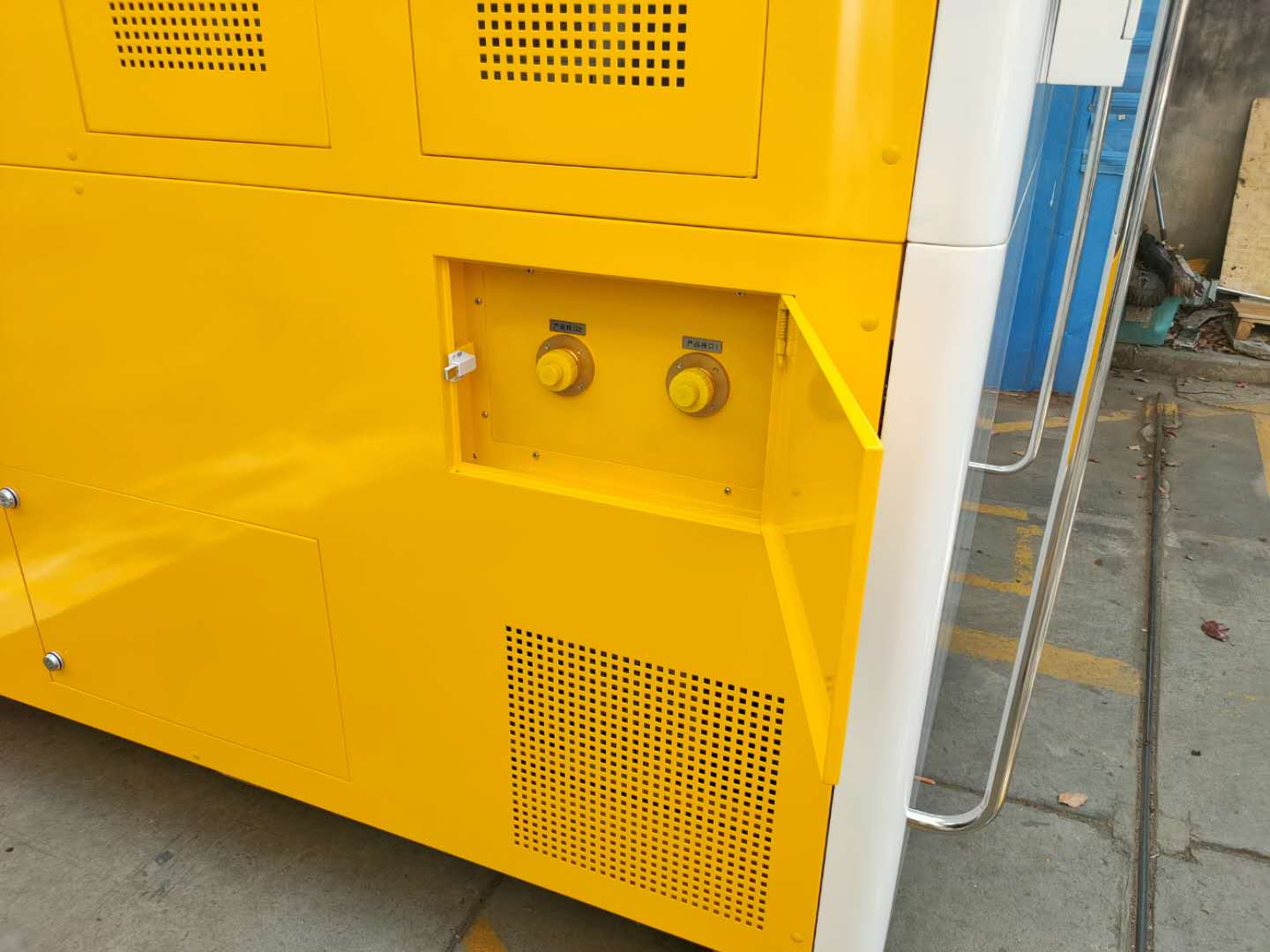

接口模式：为了设备的使用寿命、密封性及安全性，设备的管路连接采用Dilo金属凹凸的自封连接方式，如图：
